Укладка слоев оболочки относительно цилиндрической и сферической систем координат

Относительно цилиндрической и сферической систем координат удобно задавать ориентацию слоев ортотропных многослойных оболочек цилиндрической, сферической или криволинейной формы. Это особо важно, когда оболочка моделируется ортотропным материалом, свойства которого различны в разных направлениях.

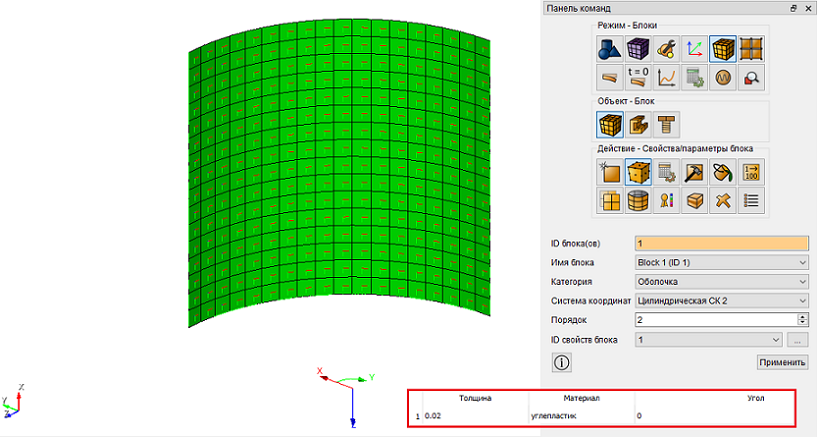

Цилиндрическая СК

Если направить ось Z цилиндрической СК вдоль оси цилиндрической оболочки, а ось X в радиальном направлении, то слой направленный по углом 0 градусов относительно этой СК будет иметь окружное направление. И соответственно направление Х ортотропного материала будет иметь окружное направление.

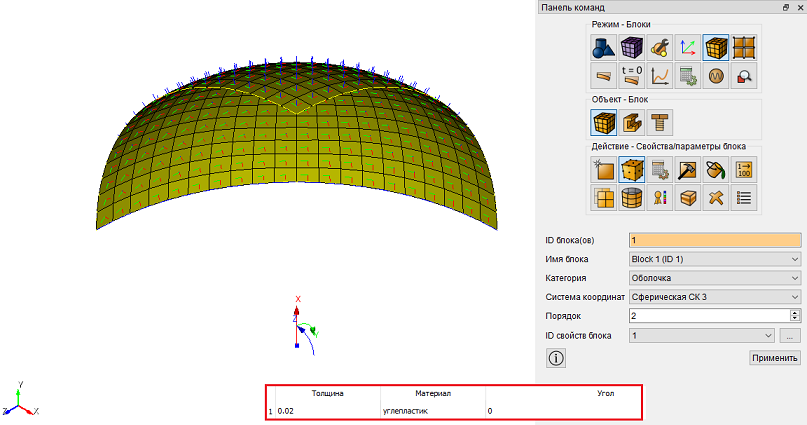

Сферическая СК

Если направить ось Z сферической СК вдоль оси вращения сферической оболочки, а ось X в радиальном направлении, то слой направленный по углом 0 градусов относительно этой СК будет иметь окружное направление. И соответственно направление Х ортотропного материала будет иметь окружное направление.

Пример решения задачи с укладкой в цилиндрической и сферической системах координат: Расчет цилиндрического бака со сферическим днищем, задание укладки в цилиндрической и сферической системах координат.
