Описание сечения "Труба"

Для задания трубчатого элемента с внутренним или внешним давлением в CAE Fidesys можно использовать сечение "Труба". Его параметры аналогичны сечению "Круг со смещенным отверстием". Значение давления задается в полях "Внешнее давление" или "Внутреннее давление".

Чтобы задать сечение балки "Труба" необходимо перейти в (Режим – Блоки, Объект – Блок, Действие – Свойства/параметры блока). Категория при задании типа элемента блоку должна быть Балка.

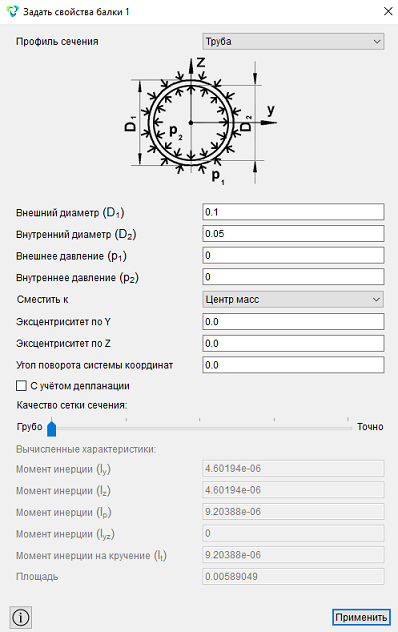

При нажатии на кнопку открывается новое окно для задания необходимых параметров. В появившемся окне укажите профиль сечения "Труба" и необходимые значения:

Нажмите Применить.

Пример решения задачи с сечением "труба": Задача о нагружении прямолинейного pipe элемента внутренним давлением.
