Расчет на потерю устойчивости

Здесь вы можете посмотреть пример расчета с помощью MPI.

Для выполнения расчета на потерю устойчивости необходимо выполнить следующие действия (предполагается, что пользователь уже построил конечно-элементную модель анализируемого объекта, в том числе задал граничные условия):

На Панели команд выберите Режим - Настройки расчета.
В настройках расчета выберите вид расчета: Потеря устойчивости.
Среди настроек расчета на потерю устойчивости выберите пиктограмму (Общие):

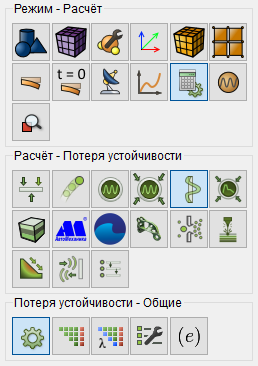

Рис. 1 - Панель команд, общие настройки расчета на потерю устойчивости

В выпадающем списке Размерность выберите размерность решаемой задачи: 3D (трехмерная; по умолчанию) или 2D (плоская).
В группе Настройки задайте определяемое число форм потери устойчивости.
Установив флажок Теплопроводность, можно решить задачу термоупругой устойчивости.
Нажмите Применить.
Далее можно нажать Начать расчет, однако у пользователя есть возможность провести при желании дополнительные настройки. Для этого на Панели команд среди настроек расчета на потерю устойчивости выберите пиктограмму (Потеря устойчивости - Решатель) и выполните необходимые настройки решателя СЛАУ (СЛАУ - система линейных алгебраических уравнений).
Если после выполнения настроек решателя вы не нажали на той же панели Начать расчет, то можно сделать это сейчас. Но вы можете осуществить и дополнительные настройки решения проблемы собственных значений. Для этого на Панели команд среди настроек расчета на потерю устойчивости выберите пиктограмму (Потеря устойчивости - Решатель СЧ) и выполните необходимые настройки решения проблемы собственных значений.
Настройте поля вывода результатов расчета (Потеря устойчивости - Поля вывода):

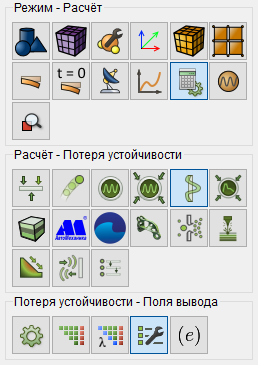

Рис. 2 - Панель команд, настройки полей вывода для расчета на потерю устойчивости.

Необходимые сведения по этой настройке приведены в подразделе Настройка полей вывода при расчете на потерю устойчивости.
Нажмите Начать расчет.

В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.

В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".

Для отображения результатов расчета можно воспользоваться пиктограммой (Открыть результаты последнего расчета). При нажатии на эту пиктограмму запускается постпроцессор Fidesys: программа FidesysViewer. Описание работы этой программы дается в отдельном руководстве.

Пример выполнения этого расчета вы можете посмотреть здесь:

Задача устойчивости (оболочечная модель)
