Настройки решения СЛАУ при расчете на потерю устойчивости

Настройки решения СЛАУ (системы линейных алгебраических уравнений) при расчете на потерю устойчивости осуществляются с Панели команд путем выбора (Режим - Настройки расчета, Настройки расчета - Потеря устойчивости, Потеря устойчивости - Решатель).

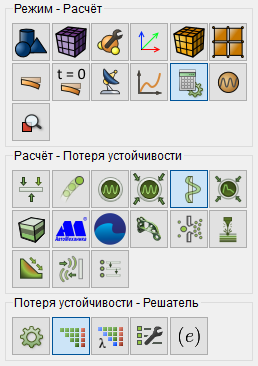

Рис. 1 - Панель команд, настройки решателя СЛАУ при расчете на потерю устойчивости

В выпадающем списке Метод следует выбрать метод решения СЛАУ: прямой (LU-разложение) или итерационный; по умолчанию метод выбирается автоматически. В случае выбора итерационного метода Панель команд приобретает следующий вид:

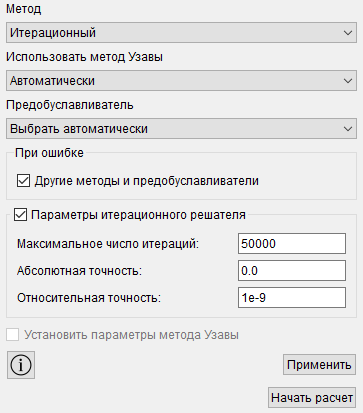

Рис. 2 - Панель команд, настройки итерационного решателя

Сходимость итерационных методов решения СЛАУ (одним из них является метод Узавы) зависит от обусловленности матрицы жесткости системы. Для улучшения сходимости можно использовать предобусловливание:

с автоматическим выбором метода;
диагональное (по Якоби);
ILU0 - неполное LU-разложение с нулевым уровнем заполнения;
ILUT - неполное LU-разложение с ограничениями;
ILU2 - неполное LU-разложение со 2-м уровнем заполнения.

Для итерационного метода необходимо задать в окнах ввода группы Параметры итерационного решателя параметры сходимости решения или оставить значения по умолчанию.

Затем следует нажать Применить и Начать расчет.
