Свойства цветовой легенды

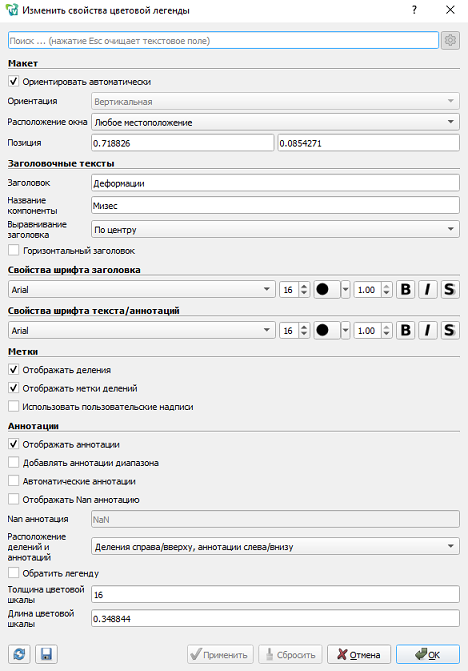

Рисунок 7. Диалоговое окно «Изменить свойства цветовой легенды» в FidesysViewer

Вы можете редактировать параметры цветовой легенды, нажав кнопку на панели редактора цветовой карты. Откроется диалоговое окно «Изменить свойства цветовой легенды», в котором будут показаны доступные параметры. Любые внесенные изменения повлияют только на легенду определенного цвета в активном виде.

Первые несколько параметров управляют ориентацией и расположением цветовой легенды в представлении визуализации. включает автоматическое определение ориентации цветовой легенды. Цветовая легенда изменит ориентацию на горизонтальную, если ее перетащить в нижнюю или верхнюю часть представления визуализации, и изменит ее на вертикальную, если ее перетащить влево или вправо. Если этот параметр отключен, вы можете выбрать ориентацию цветовой легенды, выбрав параметр в поле со списком «Расположение делений и аннотаций».

Параметр «Расположение окна» управляет расположением цветовой легенды в окне; если выбрано значение «Любое местоположение», цветовая легенда не будет принудительно перемещена в какую-либо конкретную позицию. Цветовую легенду можно расположить, щелкнув и перетащив ее с помощью мыши в режиме рендеринга, или свойство «Позиция» можно указать явно с дробными координатами в диапазоне от [0, 1] и представляющими часть ширины (или высоты) окна, где должен быть размещен нижний левый угол цветовой легенды. Обратите внимание, что если цветовая легенда размещается интерактивно с помощью мыши, параметр «Расположение окна» автоматически изменится на «Любое местоположение».

Помимо очевидного изменения текста заголовка и свойств шрифта для заголовка, меток и аннотаций, есть некоторые другие параметры, которые управляют внешним видом цветовой легенды.

По умолчанию заголовок поворачивается на 90 градусов против часовой стрелки, когда легенда ориентирована вертикально, чтобы лучше выровняться с легендой. Если установить флажок «Горизонтальный заголовок», заголовок цветовой легенды будет горизонтальным независимо от ориентации цветовой легенды.

«Отображать аннотации» определяет, нужно ли рисовать аннотации (включая начальные и конечные аннотации).

Если этот флажок установлен, «Отображать Nan аннотацию» приводит к тому, что цветовая легенда показывает цвет NaN, установленный на панели редактора цветовой карты, в отдельном цветовом поле прямо рядом с цветной легендой. Текст аннотации, отображаемый для этого поля, можно изменить, изменив текст аннотации Nan.

Рисунок 8. Цветовая легенда, показывающая аннотацию NaN

Если установлен флажок «Автоматические аннотации», FidesysViewer попытается выбрать оптимальное представление числовых значений на основе значения и доступного пространства на экране. Снимая этот флажок, вы можете явно указать формат стиля printf, который будет использоваться для числовых значений. Чтобы явно пометить интересующие значения, включите опцию «Использовать пользовательские надписи». Вы можете указать именно те помеченные значения, которые вы хотите отображать в таблице, которая появляется при выборе этой опции.

Толщина цветовой полосы используется для управления толщиной легенды. Она определяется в точках так же, как и размер шрифта.

Используйте параметр «Длина цветовой шкалы», чтобы явно установить длину цветовой полосы. Это свойство определяется как доля в диапазоне [0, 1] ширины окна (если цветовая легенда ориентирована горизонтально) или высоты (при вертикальной ориентации).
