Цветовая легенда

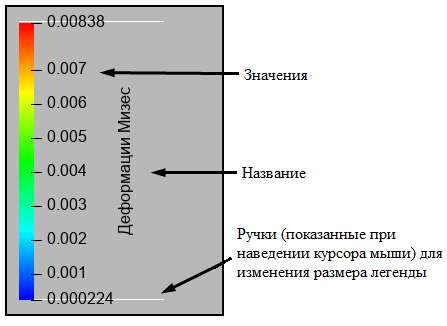

Рисунок 6. Цветовая легенда в FidesysViewer

Цветовая легенда, также известная как скалярная полоса или цветовая полоса, предназначена для предоставления пользователю информации о том, какой цвет соответствует какому значению данных в визуализированном представлении. Вы можете переключать видимость цветовой легенды, соответствующей функции передачи, отображаемой/редактируемой в редакторе цветовой карты, с помощью кнопки в верхней части панели. Эта кнопка влияет на видимость легенды в активном виде.

На рисунке 6 показаны различные компоненты цветовой легенды. По умолчанию заголовок обычно представляет собой имя отображаемого массива (а также номер или величину компонента для нескалярных массивов данных). С одной стороны цветовой легенды появляются автоматически созданные метки, а с другой стороны - аннотации, необязательно включая начальные и конечные аннотации, отображающие минимум и максимум диапазона цветовых легенд.

Легендой цвета можно управлять с помощью мыши. Вы можете щелкнуть и перетащить легенду, чтобы поместить ее в любое место на виде. Кроме того, вы можете изменить длину легенды, щелкнув и перетащив указатели конца, показанные при наведении указателя мыши на легенду.
