Аннотация

Аннотации позволяют пользователям помещать собственный текст в определенные значения данных в цветовой легенде. Аннотации сопоставленных значений минимальных и максимальных данных добавляются автоматически. Чтобы добавить любые другие пользовательские аннотации, вы можете использовать редактор цветовой карты.

Поскольку список аннотаций является расширенным свойством, вам необходимо либо переключить видимость дополнительных свойств, используя значок в верхней части панели, либо ввести аннотации в поле поиска. Это покажет виджет «Аннотации», который по сути представляет собой виджет списка, в который пользователи могут вводить пары ключ-значение, а не пары значение-аннотации, как показано на рисунке 9.

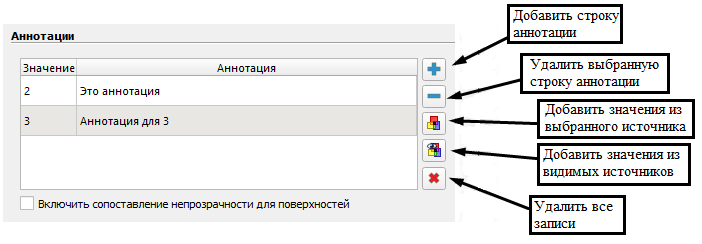

Рисунок 9. Виджет для добавления/редактирования аннотаций на панель Редактора цвета

Вы можете использовать кнопки справа на виджете для добавления / удаления записей. Введите значение данных для аннотации в столбце «Значение», а затем введите текст, который будет отображаться при этом значении, в столбце «Аннотация».

Вы можете использовать клавишу (табуляция) для редактирования следующей записи. Нажатие после редактирования последней записи в таблице автоматически приведет к добавлению новой строки, что упростит добавление группы аннотаций без необходимости нажимать какие-либо кнопки.

Некоторые тексты аннотаций могут не отображаться в легенде. Аннотации могут не отображаться по двум причинам. Во-первых, количество символов добавляемого текста находится за пределами отображаемого диапазона функции передачи цвета. Во-вторых, в диалоговом окне «Параметры цветовой легенды» не установлен флажок «Отображать аннотации».

Кнопки и можно использовать для заполнения виджета аннотаций уникальными дискретными значениями из массива данных, если это возможно. В зависимости от количества различных значений, присутствующих в массиве данных, это может не дать никакого результата (вместо этого будет показано предупреждающее сообщение). Значения массива данных поступают либо из выбранного объекта-источника, если вы используете кнопку , либо из видимых объектов-источников, если вы используете кнопку .
