Учебник по мастер-инструментам GUI

Шаг 9: Проецирование и слияние

Проецирование - это операция получения проекции кривой, принадлежащей одной поверхности, на другой поверхности, которая накладывается на первую. Слиянием называется операция объединения двух накладывающихся поверхностей в одну поверхность, принадлежащую двум объемам, с созданием однообразного геометрического объекта (немногообразной топологии). Проецирование и Слияние необходимы для построения на прилегающих объемах комфорной сетки. Как правило, эти операции требуются после выполнения разрезов.

Чтобы выполнить проецирование и слияние поверхностей, по которым осуществляется прилегание двух объемов, выберите на Панели команд Режим - Геометрия, Объект - Объем, Действие - Отпечатать/срастить.
В окне ввода ID тел задайте all.
Нажмите Применить:

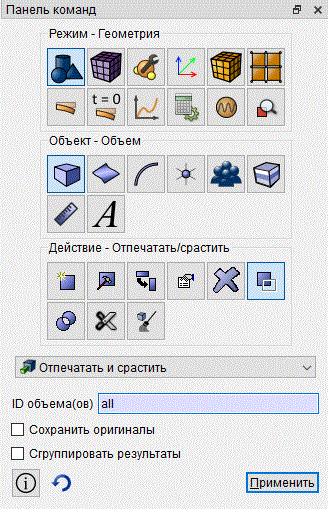

Рис. 33 - Панель команд, режим для проецирования и слияния объектов.

После выполнения операций Проецирование и Слияние вы не заметите видимых изменений на изображении геометрической модели в графическом окне, но результаты этих операций выводятся в окне командной строки. Вы можете убедиться в этом, просмотрев выведенные данные.

Вернувшись на Панель мастер-инструментов, можно видеть, что из перечня имеющихся проблем Накладывающиеся поверхности исчезли.

Нажмите на этой панели кнопку Анализировать.

В перечне имеющихся проблем появляется сообщение, что ничего не найдено.
