Учебник по мастер-инструментам GUI

Шаг 8: Локальная правка поверхностей

Локальная правка поверхностей выполняется, в основном, с целью сглаживания или заполнения зазоров между прилегающими друг к другу компонентами геометрической модели. Она может включать удаление, перемещение (сдвиг), продолжение или иное формоизменение поверхностей в сравнительно небольшой области. В нашем примере мы рассмотрим локальную правку цилиндрической поверхности верхнего цилиндра за счет уменьшения его радиуса.

Проведем заново анализ геометрии.

На Панели мастер-инструментов сделайте клик на пиктограмме Проверка геометрии и нажмите кнопку Анализировать.

В перечне имеющихся проблем, в категории Близкие циклы видна одна поверхность: Surface 41. Она образована кривыми, которые в точках максимального сближения располагаются на весьма малом расстоянии друг от друга.

В меню мастер-инструментов нажмите клавишу (поскольку вы будете подправлять не поверхность 41, необязательно выделять ее цветом).

Дальнейшие действия проводятся с помощью Панели команд, которая в этом случае приобретает вид:

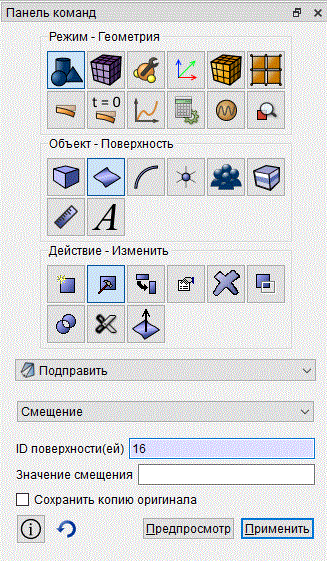

Рис. 30 - Вид Панели команд для работы с поверхностью 16.

В окне ввода ID поверхности(ей) задайте 16, напечатав это число или выбрав поверхность кликом в графическом окне.

Поверхность 16 - это цилиндрическая поверхность, которая с целью локальной правки поверхности 41 будет подвергнута сдвигу. Ниже поверхность 16 :выделена оранжевым цветом:

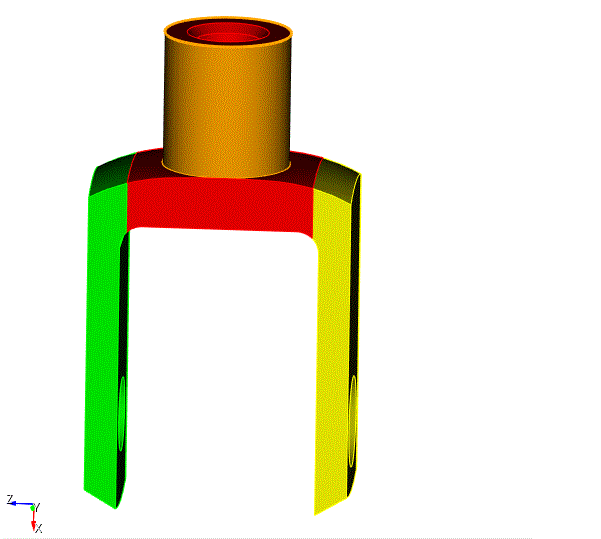

Рис. 31 - Выделение поверхности 16.

В окне ввода Значение сдвига укажите значение -0.9.

Значение сдвига является относительным; оно показывает отношение задаваемого размера к текущему. Таким образом, -0.9 означает уменьшение радиуса на 10%.

Нажмите Применить.

Изображение подправленной модели в графическом окне представлено ниже. Видно, что цилиндр "сжался" в радиальном направлении; при этом зазор между кривыми, образующими поверхность 41, увеличился.

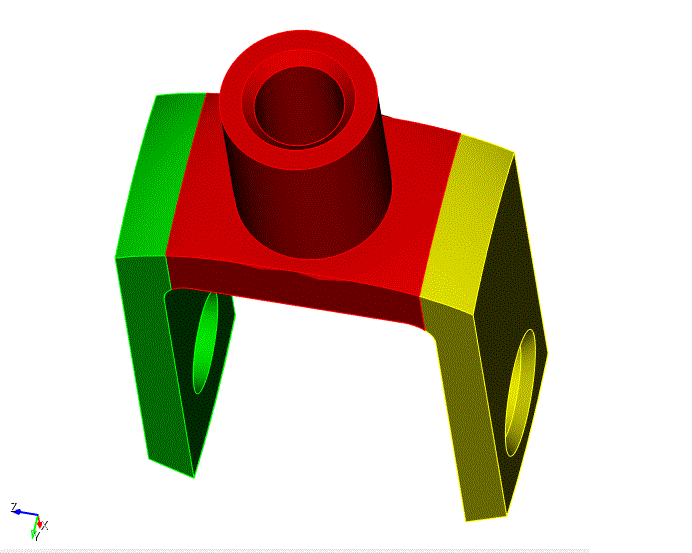

Рис. 32 - Геометрическая модель после исправления поверхности 16.
