Учебник по мастер-инструментам GUI

Шаг 7: Удаление малых поверхностей

Некоторые поверхности, имеющиеся в геометрической модели, могут быть слишком малыми для анализа - в этом случае их следует удалять. В рассматриваемом примере в такую категорию попадают поверхности 15 и 17, поскольку расстояния между образующими их кривыми меньше желаемого размера конечных элементов. Вы можете удалить эти поверхности путем продления прилегающих к ним других поверхностей до их пересечения.

Поверните модель следующим образом:

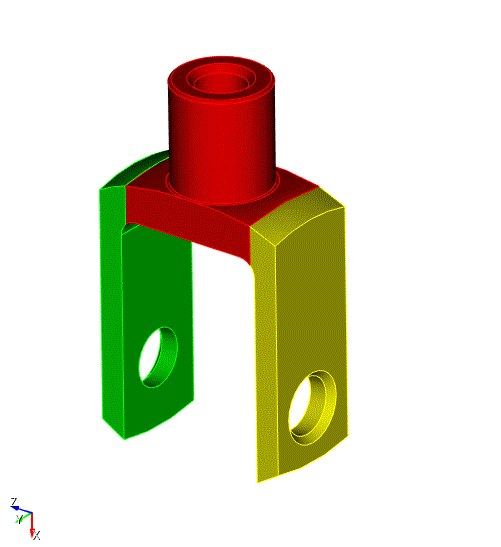

Рис. 25 - геометрическая модель.

На Панели мастер-инструментов сделайте клик на пиктограмме Проверка геометрии и нажмите кнопку Анализировать.

Вы видите, что в перечне имеющихся проблем присутствует категория Близкие циклы, включающая две малые поверхности: Surface 17 и Surface 15.

Сделайте клик правой клавишей мыши на поверхности 17.
На появившейся дополнительной панели выберите опцию Удалить...

или

В меню мастер-инструментов нажмите клавишу (Удалить объекты).

Малая поверхность 17 удаляется из геометрической модели:

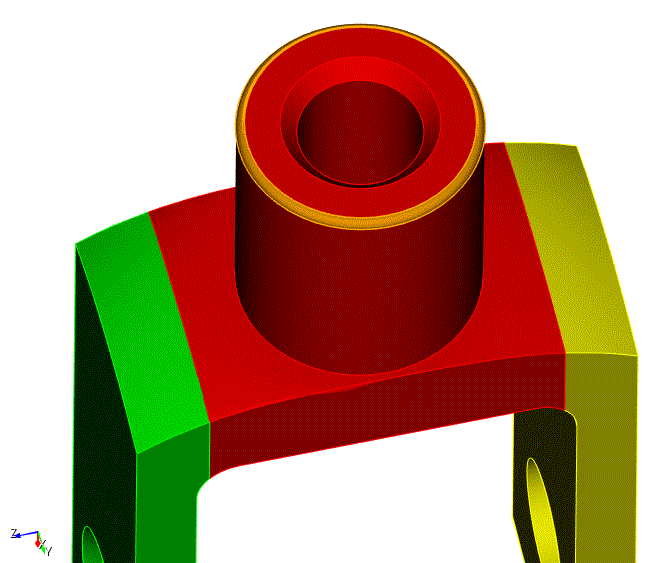

Рис. 26 - Вид геометрической модели после удаления малой поверхности.

Следует отметить, что указанные выше действия могут быть выполнены и с помощью Панели команд. Проделайте их с другой малой поверхностью 15:

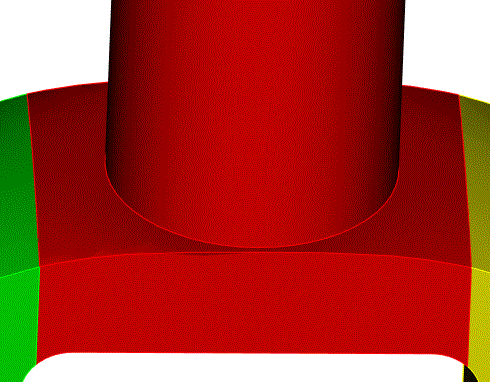

Рис. 27 - Малая поверхность 15.

Убедитесь, что идентификатор этой поверхности появился в окне ввода ID поверхности(ей), как показано ниже.
Нажмите Применить.

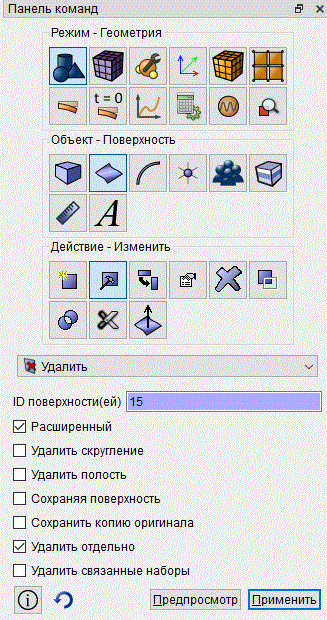

Рис. 28 - Вид Панели команд для удаления малой поверхности 15.

После удаления малых поверхностей геометрическая модель приобретает следующий вид:

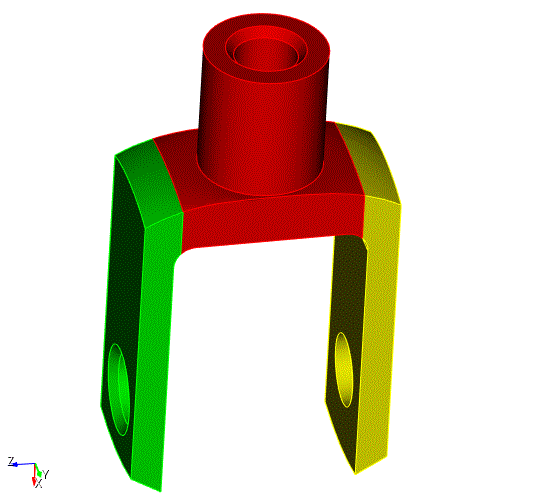

Рис. 29 - Геометрическая модель после удаления малых поверхностей.

Обратите внимание, что в перечне имеющихся проблем присутствует новая категория: Накладывающие поверхности, состоящая из двух пар поверхностей: Surface 36 - Surface 40 и Surface 32 - Surface 28. Появление этой категории вызвано созданием двух новых поверхностей для каждого из разрезов модели, выполненных на предыдущем шаге. Они могут быть удалены с помощью функции Проецирование/Слияние, которая описывается на шаге 9.
