Учебник по мастер-инструментам GUI

Шаг 5: Разделение поверхностей

На предыдущем шаге было определено, что на рассматриваемом объеме невозможно автоматически построить гексаэдральную сетку, поэтому требуется его декомпозиция (разделение на части). Такое разделение может быть выполнено с помощью мастер-инструментов исправления геометрии. Начнем со смешанных поверхностей.

Смешанная поверхность - это переходная поверхность, которая соединяет две ортогональные плоскости; ее называют также угловой поверхностью. Построение сетки на угловых поверхностях может быть проблематичным, поскольку отсутствует явный переход между двумя ортогональными плоскостями и это затрудняет использование алгоритмов Протяжка или Регулярная сетка (Кусочно-регулярная сетка). Функция разбиения поверхностей разделяет угловую поверхность (или любую поверхность) на две отдельные поверхности.

При активизированной пиктограмме Проверка геометрии выберите в перечне имеющихся проблем среди смешанных поверхностей угловую поверхность 22: Surface 22.
Сделайте на ней клик правой клавишей мыши и на открывшейся дополнительной панели выберите опцию Приблизить.

Изображение в графическом окне приобретает следующий вид:

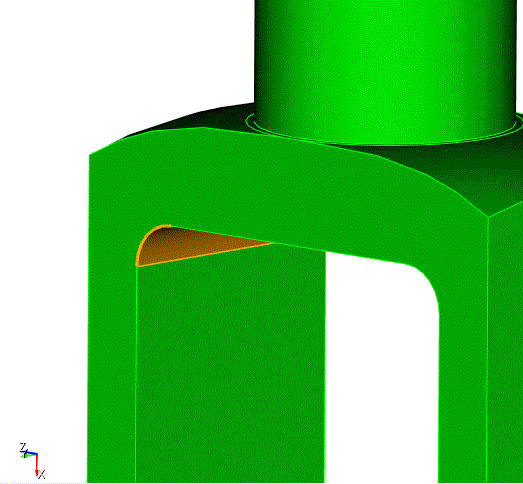

Рис. 15 - Графическое выделение угловой поверхности (22).

После выделения поверхности 22 цветом выберите на той же дополнительной панели опцию Разделить...

или

В меню мастер-инструментов нажмите клавишу (Разделить поверхности):

Программа переадресует выполнение на Панель команд,, которая приобретает вид, представленный на Рис. 16. Убедитесь, что поверхность 22 появилась автоматически в окне ввода ID поверхностей.

Нажмите Предпросмотр.

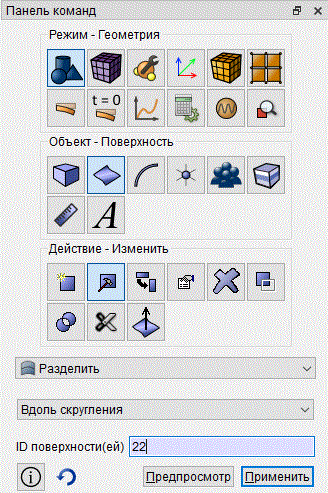

Рис. 16 - Панель команд, на которую переадресует мастер-инструменты при выборе действия разделения поверхности.

Синяя линия показывает, где эта поверхность будет разделена.

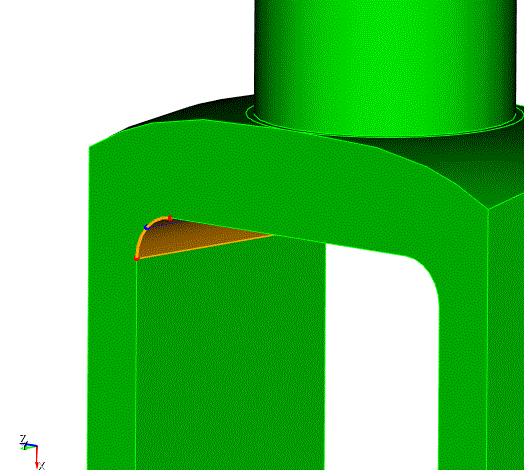

Рис. 17 - Предпросмотр действия разделения поверхности.

Нажмите Применить.

Теперь поверхность 22 показана разделенной на две.

Повторите эти же действия для противоположной угловой поверхности (ID 10).
