Учебник по мастер-инструментам GUI

Шаг 4: Определение пригодности объемов для разбиения

Мастер-инструменты построения конечно-элементной сетки обеспечивают простой графический способ определения пригодности объемов для разбиения на элементы. Для пригодных объемов существуют возможности выбора схемы разбиения из ряда предусмотренных. Если какой-либо объем первоначально не пригоден для разбиения, он помечается и выделяется цветом. Давайте попробуем определить, является ли рассматриваемый объем пригодным для разбиения.

На Панели мастер-инструментов сделайте клик на пиктограмме Проверка возможности построения сетки (расположенной справа от пиктограммы Проверка геометрии).
В выпадающем списке указывается по умолчанию Объем.
В окне ввода справа от этого списка задайте all.
Нажмите Анализировать:

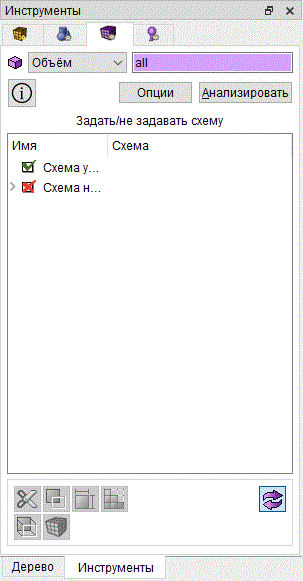

Рис. 13 - Панель мастер-инструментов для проверки пригодности объемов для построения сетки.

В перечне Задать/не задавать схему, расположенном ниже, а также в окне командной строки появляются предупреждения, что для объема 1 (Volume 1) следует задать схему построения сетки, поскольку автоматически он не может быть разбит.

Сделайте клик на этом объеме в перечне правой клавишей мыши, а на появившейся дополнительной панели выберите опцию Прорисовка.

Изображение в графическом окне приобретает вид, показанный на Рис. 14, на котором объем 1 выделен красным цветом. При использовании описываемых мастер-инструментов все разбиваемые объемы выделяются зеленым цветом, а не пригодные для разбиения - красным.

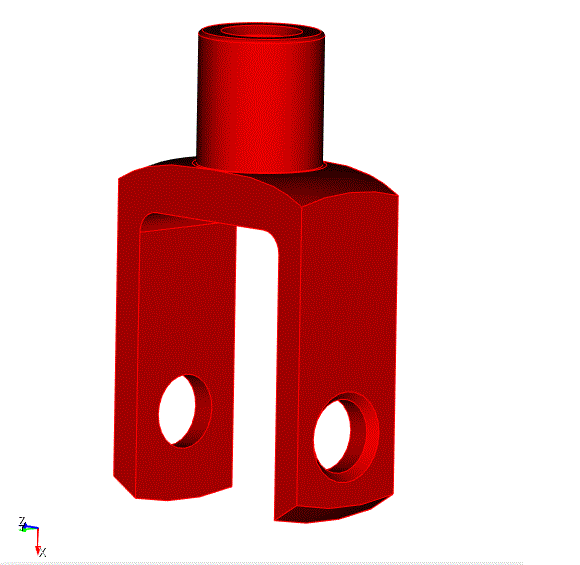

Рис. 14 - Геометрическая модель, красным цветом выделены объемы непригодные для разбиения.
