Пример 6: Использование симметрии

Одним из способов создания симметричной сетки на симметричной модели является разбиение только половины объема, а затем копирование сетки на другую половину. В данном примере используется именно этот способ. Модель кажется на первый взгляд простой, однако она требует достаточно много разрезов для получения приемлемой сетки, которая не была бы сильно скошенной.

Рис. 1 - Геометрическая модель

Предлагаемые разрезы

Таблица 1.- Команды для выполнения разрезов, необходимые для создания геометрии, пригодной для построения сетки методом протяжки, задания схемы разбиения, а также построения сетки.

Вид разреза	Команды
	FIDESYS> webcut body 1 with plane xplane offset 0 FIDESYS> delete body 2
	FIDESYS> webcut body 1 with cylinder radius 2.75 axis y
	FIDESYS> webcut body 1 3 with plane yplane offset 0
	FIDESYS> webcut body 1 with plane yplane offset -15
	FIDESYS> webcut body 1 6 4 with plane surface 64
	FIDESYS> webcut body 1 with plane surface 67
	FIDESYS> webcut body 5 with plane zplane offset 1.5 FIDESYS> webcut body 11 with plane zplane offset -1.5
	FIDESYS> create vertex on curve 540 distance 2 from vertex 368 FIDESYS> webcut body 4 with plane vertex 409 vertex 410 vertex 630
	FIDESYS> create vertex on curve 1093 distance 3 from vertex 646 FIDESYS> webcut body 14 with plane vertex 570 vertex 569 vertex 647 Разрез клиновидной формы служит для управления скошенностью результирующей сетки.
	FIDESYS> unite body 5 11 12

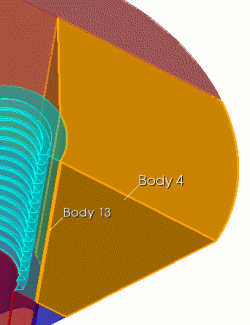

	FIDESYS> unite body 4 13 FIDESYS> delete vertex all FIDESYS> imprint all FIDESYS> merge all FIDESYS> vol all size .5
	FIDESYS> surf 229 size .25 FIDESYS> mesh surf 229 FIDESYS> volume 5 scheme sweep source 229 target 230 FIDESYS> mesh volume 5
	FIDESYS> volume 4 scheme sweep source surface 526 target 528 FIDESYS> mesh volume 4
	FIDESYS> volume 14 scheme sweep source 543 target 541 FIDESYS> mesh volume 14 FIDESYS> delete mesh FIDESYS> unmerge all
	FIDESYS> webcut body 6 with plane surface 524
	FIDESYS> unite body 16 17
	FIDESYS> webcut body 8 with plane surface 524
	FIDESYS> webcut body 18 with plane surface 540

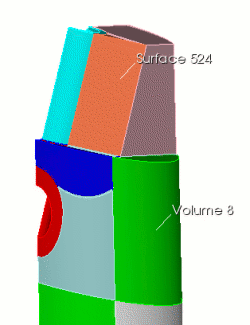

	FIDESYS> webcut volume 9 with plane zplane offset -3 rotate 5 about x Вторая попытка предотвратить скошенность результирующей сетки. FIDESYS> imprint all FIDESYS> merge all
	FIDESYS> mesh volume 5 (swept around) FIDESYS> mesh volume 4 (mapped) FIDESYS> mesh volume 14 (swept top to bottom) FIDESYS> volume 15 scheme map FIDESYS> curve all in volume 15 size 0.5 FIDESYS> mesh volume 15
	FIDESYS> volume 18 scheme tetprimitive FIDESYS> volume 18 interval 3 FIDESYS> mesh volume 18
	FIDESYS> volume 9 scheme sweep source surface 579 601 target surface 592 rotate off FIDESYS> mesh volume 9 FIDESYS> mesh volume 20
	FIDESYS> volume 6 scheme sweep source 569 target 570 FIDESYS> mesh volume 6

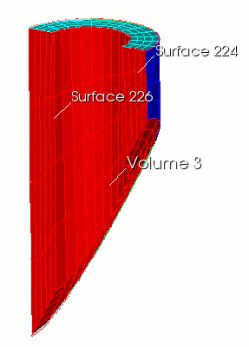

	FIDESYS> volume 3 scheme sweep source 224 target 226 FIDESYS> surf 224 226 scheme map FIDESYS> mesh volume 3
	FIDESYS> volume 19 scheme sweep source 543 target 586 FIDESYS> mesh volume 19
	FIDESYS> volume 17 scheme sweep source 545 583 582 target 239 FIDESYS> mesh volume 17
	FIDESYS> volume 8 scheme sweep source 574 597 601 target 241 FIDESYS> mesh volume 8
	FIDESYS> volume 7 1 size 2 FIDESYS> volume 7 1 scheme auto
	FIDESYS> volume 10 scheme sweep source 270 target 267 FIDESYS> mesh volume 7 1 FIDESYS> mesh volume 10
	FIDESYS> unmerge all FIDESYS> body all copy reflect x FIDESYS> merge all

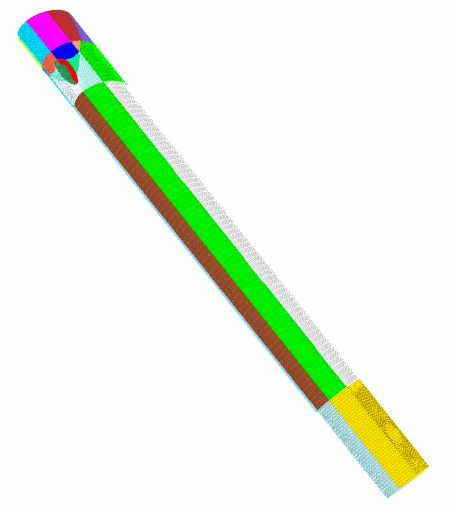

Результирующая сетка

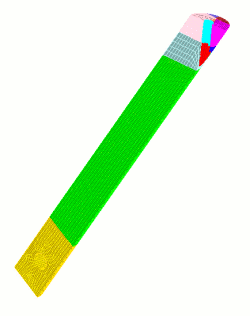

В качестве заключительного шага сетка целиком копируется и отражается относительно оси x. Преимущество симметрии в рассмотренном примере состоит в том, что объем декомпозиции уменьшается наполовину, кроме этого, сетка получается идеально симметричной:

Рис. 2 - Результирующая сетка.
