Пример 7: Использование виртуальной геометрии

Операции виртуальной геометрии позволяют изменять параметры сетки без изменения исходной геометрии. В данном примере виртуальная геометрия используется для удаления нежелательных малых кривых и создания объема, пригодного для протяжки. Используется функция создания составных кривых, которая объединяет малые кривые, полученные при разрезании поверхности малой кривизны. Затем, чтобы обеспечить протяжку, применяется команда создания на поверхности дополнительных секций.

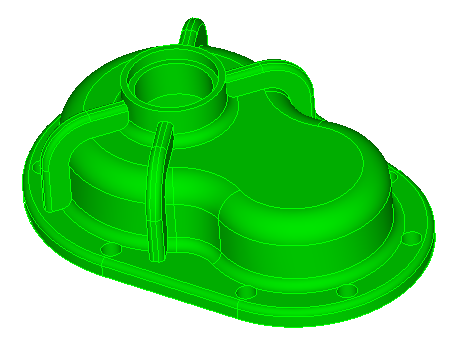

Рис. 1 - Геометрическая модель

Предлагаемые разрезы

Таблица 1. - Команды для подготовки геометрии к построению сетки по схеме протяжка.

Вид разреза	Команды
	FIDESYS> webcut volume 1 sweep surface 2 vector 0 0 -1 through_all
	FIDESYS> webcut volume 3 sweep surface 108 vector 0 0 -1 through_all

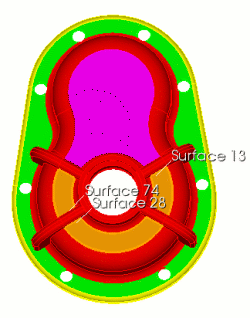

	FIDESYS> webcut volume 3 sweep surface 13 vector 0 0 -1 through_all FIDESYS> webcut volume 3 sweep surface 28 vector 0 0 -1 through_all FIDESYS> webcut volume 3 sweep surface 74 vector 0 0 -1 through_all
	FIDESYS> webcut volume 3 with sheet extended from surface 197
	FIDESYS> webcut volume 8 with sheet extended from surface 224
	FIDESYS> webcut volume 11 10 12 9 with plane surface 28
	FIDESYS> webcut volume 3 with plane normal to curve 116 fraction 0.5
	FIDESYS> webcut volume 3 17 with plane normal to curve 835 close_to vertex 487
	FIDESYS> webcut volume 18 19 with sheet extended from surface 376
	FIDESYS> webcut volume 3 17 with sheet extended from surface 378
	FIDESYS> webcut volume 8 with sheet extended from surface 73 FIDESYS> webcut volume 8 with sheet extended from surface 72 FIDESYS> webcut volume 8 with sheet extended from surface 133 FIDESYS> webcut volume 8 with sheet extended from surface 71
	FIDESYS> webcut volume 8 with plane vertex 709 vertex 713 vertex 702
	FIDESYS> unite volume 36 45 FIDESYS> unite volume 37 43 FIDESYS> unite volume 35 44 FIDESYS> unite volume 39 42
	FIDESYS> webcut volume 29 with plane vertex 81 vertex 93 vertex 154
	FIDESYS> unite volume 33 36 50 11 FIDESYS> unite volume 10 49 37 31 FIDESYS> unite volume 12 52 35 34 FIDESYS> unite volume 9 51 39 32 FIDESYS> unite volume 9 22 FIDESYS> unite volume 12 23 FIDESYS> unite volume 20 33 FIDESYS> unite volume 21 10
	FIDESYS> webcut volume 12 with plane vertex 86 vertex 71 vertex 76 FIDESYS> webcut volume 53 with plane vertex 738 vertex 87 vertex 741 FIDESYS> webcut volume 12 with plane vertex 72 vertex 85 vertex 74 FIDESYS> webcut volume 55 with plane vertex 754 vertex 205 vertex 208 FIDESYS> webcut volume 12 sweep surface 731 along curve 1073 through_all FIDESYS> unite volume 53 57 56 FIDESYS> unite volume 54 12 55 FIDESYS> webcut volume 9 with plane vertex 99 vertex 101 vertex 103 FIDESYS> webcut volume 58 with plane vertex 769 vertex 98 vertex 772 FIDESYS> webcut volume 9 with plane vertex 106 vertex 104 vertex 100 FIDESYS> webcut volume 60 with plane vertex 781 vertex 201 vertex 198 FIDESYS> webcut volume 9 sweep surface 764 along curve 1078 through_all FIDESYS> unite volume 58 62 60 FIDESYS> unite volume 59 9 61 FIDESYS> webcut volume 20 with plane vertex 140 vertex 138 vertex 135 FIDESYS> webcut volume 63 with plane vertex 139 vertex 137 vertex 134 FIDESYS> webcut volume 20 with plane vertex 141 vertex 800 vertex 796 FIDESYS> webcut volume 64 with plane vertex 803 vertex 220 vertex 223 FIDESYS> webcut volume 63 sweep surface 803 along curve 1238 through_all FIDESYS> unite volume 20 67 66 FIDESYS> unite volume 65 63 64 FIDESYS> webcut volume 21 with plane vertex 165 vertex 163 vertex 160 FIDESYS> webcut volume 68 with plane vertex 164 vertex 162 vertex 159 FIDESYS> webcut volume 21 with plane vertex 825 vertex 169 vertex 822 FIDESYS> webcut volume 69 with plane vertex 830 vertex 216 vertex 213 FIDESYS> webcut volume 68 sweep surface 836 along curve 1069 through_all FIDESYS> unite volume 21 72 69 FIDESYS> unite volume 70 68 71 С помощью этих команд выполняются разрезы 4 ребер жесткости, как показано на рисунках. Они проводятся для каждого ребра. При этом создаются малые кривые, которые затем будут удалены.
	FIDESYS> webcut volume 70 65 59 54 with plane surface 2
	FIDESYS> unite volume 1 76 75 73 74
	FIDESYS> unite volume 28 47 46 41 48 38 8 30 29 40
	FIDESYS> webcut volume 28 with plane surface 870 FIDESYS> webcut volume 28 77 with plane surface 871 FIDESYS> webcut volume 28 77 with plane surface 878 FIDESYS> webcut volume 28 77 with plane surface 879
	FIDESYS> webcut volume 1 81 2 82 with plane normal to curve 1849 fraction 0.5
	FIDESYS>webcut volume 19 18 with plane normal to curve 843 fraction 0.75
	FIDESYS> create curve vertex 1122 vertex 471 on surface 1134
	FIDESYS> webcut volume 19 sweep curve 2073 along curve 2042 through_all FIDESYS> webcut volume 18 with sheet extended from surface 1146 FIDESYS> webcut volume 18 with sheet extended from surface 1135
	FIDESYS> unite volume 91 92 FIDESYS> delete curve 2073
	FIDESYS> unite volume 89 18 FIDESYS> unite volume 88 19 FIDESYS> imprint all FIDESYS> merge all
	Объединение малых кривых, полученных при выполнении разрезов, в составные кривые: FIDESYS> composite create curve 1456 1468 FIDESYS> composite create curve 1459 1467 FIDESYS> composite create curve 1499 1511 FIDESYS> composite create curve 1502 1510 FIDESYS> composite create curve 1371 1379 FIDESYS> composite create curve 1370 1381 FIDESYS> composite create curve 1423 1413 FIDESYS> composite create curve 1422 1414 FIDESYS> volume all scheme auto
	Создание секций кривых и поверхностей с использованием существующих вершин: FIDESYS> partition create surface 1067 vertex 311 175 FIDESYS> partition create surface 1067 vertex 174 312 FIDESYS> partition create surface 1063 vertex 123 294 FIDESYS> partition create surface 1251 vertex 170 226 FIDESYS> partition create surface 1082 vertex 195 115 FIDESYS> partition create surface 1082 vertex 242 116 FIDESYS> partition create surface 1077 vertex 117 309 FIDESYS> partition create surface 1255 vertex 118 310
	В рассматриваемом случае важен порядок разбиения на элементы. Поскольку для разбиваемого объема устанавливается постоянное число интервалов, вам следует проверять их равенство на прилегающих объемах. Обычно алгоритм построения сетки осуществляет такую проверку, но иногда бывает полезным проводить разбиение объемов в определенном порядке. Порядок разбиения может оказывать существенное влияние и на качество построенной сетки. FIDESYS> reset volume all FIDESYS> volume all scheme auto FIDESYS> volume 81 scheme sweep source surface 979 target surface 1061 rotate off FIDESYS> volume 81 sweep smooth auto FIDESYS> volume 85 scheme sweep source surface 1061 target surface 889 rotate off FIDESYS> volume 85 sweep smooth auto FIDESYS> volume all size 0.1 FIDESYS> curve 2125 2122 interval 12 FIDESYS> mesh vol 5 6 7 13 14 15 16 (COLORED GREEN) FIDESYS> mesh Volume 85 81 77 83 78 82 87 28 80 79 (COLORED RED) FIDESYS> mesh vol 88 89 91 90 17 3 (COLORED YELLOW) FIDESYS> mesh volume with not is_meshed (COLORED WHITE)

Результирующая сетка

Построенная сетка выглядит следующим образом, Рис. 2:

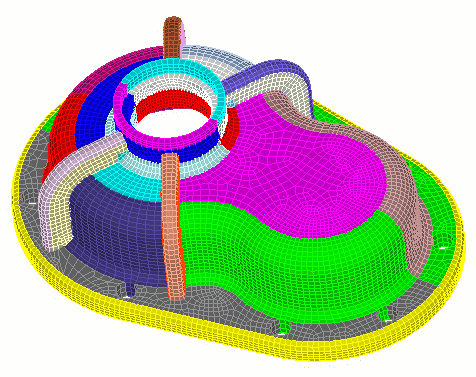

Рис. 2 - Результирующая сетка.
