Пример 5: Множество направлений протяжки

Ниже дается еще один пример использования различных направлений протяжки для одной и той же модели. В качестве модели рассматривается кубик, пронизанный несколькими цилиндрическими стержнями. Стержни не пересекаются между собой.

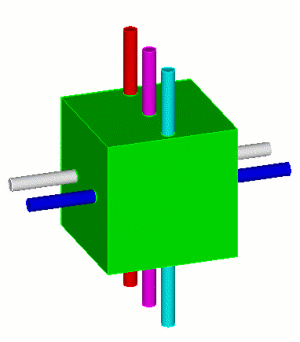

Рис. 1 - Геометрическая модель.

Предлагаемые разрезы

Таблица 1. - Виды разрезов для создания геометрии пригодной для построения сетки методом протяжки

Вид разреза	Команды
	FIDESYS> webcut volume all with plane yplane offset 20
	FIDESYS> webcut volume all with plane yplane offset -20 FIDESYS>imprint all FIDESYS>merge all

Все объемы, полученные при разрезании исходной модели, теперь пригодны для протяжки способом один источник - одна цель. Тем не менее, для составляющих кубика начальные и конечные поверхности должны быть заданы явно:

Таблица 2. - Задание схемы построения сетки.

FIDESYS>volume 8 scheme Sweep source surface 94 target surface 90 rotate off FIDESYS>volume 10 scheme sweep source surface 71 target surface 73 rotate off FIDESYS>volume 12 scheme Sweep source surface 97 target surface 100 rotate off FIDESYS>volume all size 2 FIDESYS>mesh volume all

Результирующая сетка

Для рассматриваемой модели возможны различные направления протяжки, поскольку накладывающиеся поверхности являются одновременно связывающими поверхностями. Построенная сетка состоит из элементов размером 2, Рис. 2:

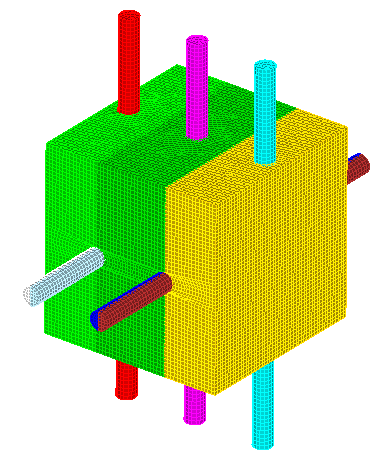

Рис. 2 - Результирующая сетка
