Пример 4: Использование команды вытягивания

В данном примере использование команды вытягивания значительно уменьшает число требуемых разрезов модели. Демонстрируются также два различных способа протяжки прилегающих объемов: сверху вниз и по кругу (вращение).


Исходный объем	Разрезы на основе поверхностей, пригодных для протяжки (не рекомендуются)	Разрезы с использованием команды вытягивания (рекомендуются)

Предлагаемые разрезы

Вид разреза	Команды
	FIDESYS> webcut body 2 loop curve 6
	FIDESYS> webcut body 2 sheet extended from surface 1
	FIDESYS> create surface from surface 10 FIDESYS> create surface from surface 4 FIDESYS> create body loft surface 19 20
	FIDESYS> webcut body 3 tool body 7 FIDESYS> delete body 5 6 7
	FIDESYS> webcut body 2 3 plane yplane FIDESYS> imprint all FIDESYS> merge all FIDESYS> volume all size 0.15 FIDESYS> mesh volume all

Результирующая сетка

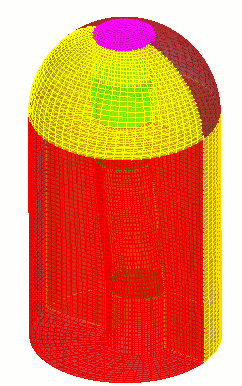

Результирующая модель с разрезами включает центральную шахту, которая пригодна для протяжки сверху вниз, и окружающий ее корпус, в котором протяжка выполняется по кругу. Разбиение на элементы возможно, потому что общая поверхность этих двух частей является связывающей поверхностью для того и другого способов протяжки. Для модели построена сетка с размером элементов 0.15:
