Пример 3: Выполнение разрезов с помощью опции протяжки

Данный пример иллюстрирует дополнительные возможности выполнения разрезов. Показанная на Рис. 1 модель была бы пригодна для протяжки по типу много источников - одна цель, если бы не имела нависающей верхней кромки и выступов на нижней поверхности. Кажется очевидным использовать нижнюю поверхность в качестве плоскости резания. Однако это не поможет создать объем, пригодный для протяжки по указанному типу. Вместо этого, вам надо использовать выступающие поверхности как плоскости резания, продлив их через весь объем модели.

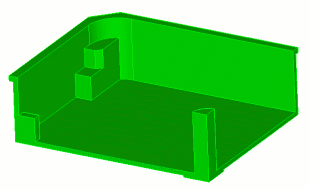

Рис. 1 - Геометрическая модель

Предлагаемые разрезы

Таблица 1. - Виды разрезов для создания геометрии пригодной для построения сетки по схеме протяжка

Вид разреза	Команды
	FIDESYS> webcut volume 1 with sheet extended from surface 27
	FIDESYS> webcut volume 1 with plane surface 30
	FIDESYS> webcut vol all sweep surf 26 vector -1 0 0 through_all Теперь объем 3 (Volume 3, выделенный красным цветом) имеет только одну конечную плоскость. FIDESYS> imprint all FIDESYS> merge all FIDESYS> volume all size 0.05 FIDESYS> mesh volume all

Результирующая сетка

Для всех объемов построена сетка с размером элементов 0.05, Рис. 2:

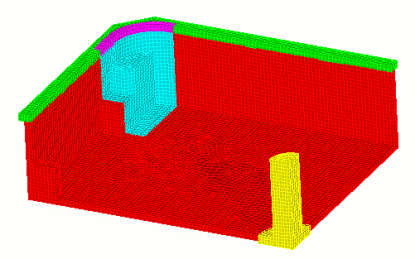

Рис. 2 - Вид построенной сетки
