Пример 2: Соединенные кольца

Представленная ниже модель состоит из двух колец постоянного поперечного сечения, которые могут быть разбиты на элементы путем протяжки в направлении их осей. Однако в месте соединения (пересечения) колец образуется объем тетраэдрической формы, который не пригоден для протяжки. Ключом к решению этой проблемы является вырезание зоны пересечения. Для частей колец без этой зоны начальные и конечные поверхности либо определяются автоматически, либо задаются явно, а затем выполняется протяжка. Вырезанный тетраэдрический объем разбивается с помощью базовой схемы разбиения на элементы-тетраэдры.

Рис. 1 - Геометрическая модель

Предлагаемые разрезы

Таблица 1. - Предлагаемые разрезы для подготовки модели к построению сетки по схеме Протяжка

Вид разреза	Команды
	FIDESYS> webcut body 1 plane surface 5
	FIDESYS> webcut body 2 sheet extended from surface 4
	FIDESYS> webcut body 3 plane surface 12
	FIDESYS> webcut body 4 sheet extended from surface 10 FIDESYS> imprint all FIDESYS> merge all

В результате выполнения разрезов образуется пять объемов. Два из них пригодны для автоматической протяжки. Для двух других схемы разбиения задаются явно. Один объем разбивается на тетраэдры.

Таблица 2. - Задание схем разбиения для объемов

Объемы, полученные в результате выполнения разрезов	Задание схем разбиения
	Один источник - одна цель. Начальная и конечная поверхности определяются автоматически. FIDESYS> volume 1 3 scheme auto
	Один источник - одна цель. Начальная и конечная поверхности задаются явно. FIDESYS> volume 2 scheme sweep source 17 target 7 FIDESYS> volume 4 scheme sweep source 29 target 18
	Объем не пригоден для протяжки. Используется схема разбиения на элементы-тетраэдры. FIDESYS> curve in volume 5 interval 6 FIDESYS> volume 5 scheme tetprimitive FIDESYS> volume all size 0.5 FIDESYS> mesh volume all

Результирующая сетка

Для всех объемов построена сетка с размером элементов 0.5, Рис. 2:

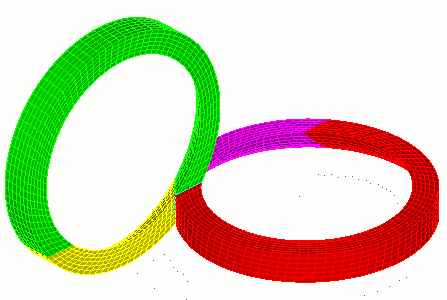

Рис. 2 - Модель с построенной объемной сеткой.
