Библиотека материалов

В данном примере рассмотрим создание новой библиотеки материалов для однонаправленных углепластиков. Характеристики материалов представлены в таблице ниже.

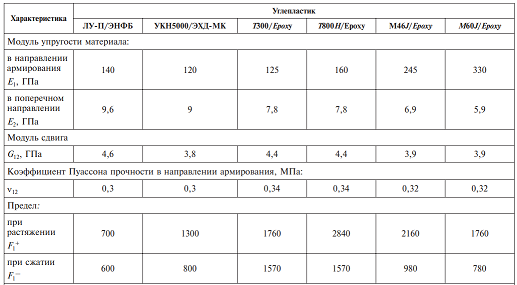

Свойства однонаправленных углепластиков

Создание библиотеки материалов из интерфейса

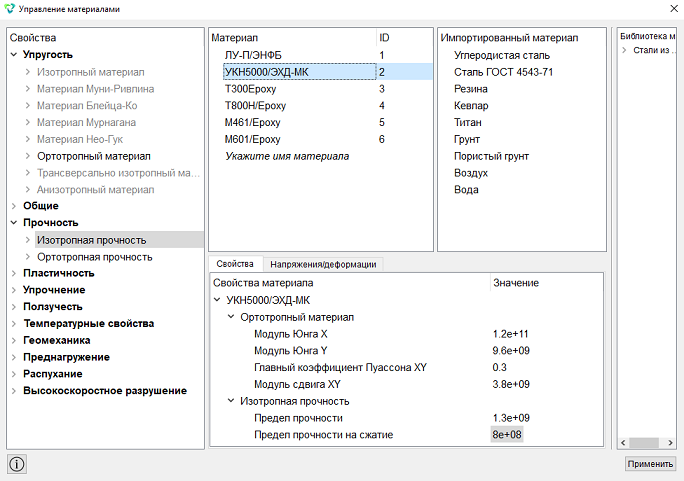

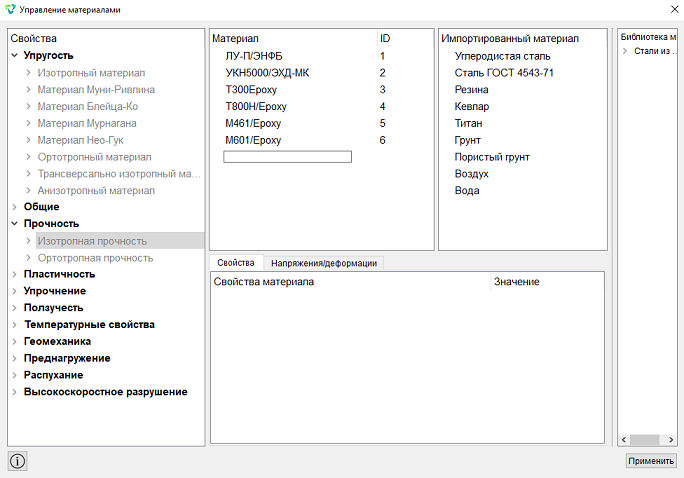

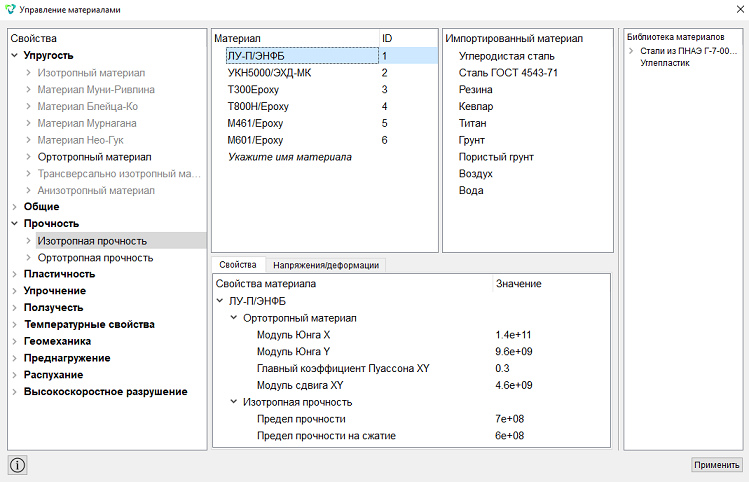

Создайте необходимые материалы и все параметры из таблицы в виджете Управление материалами.

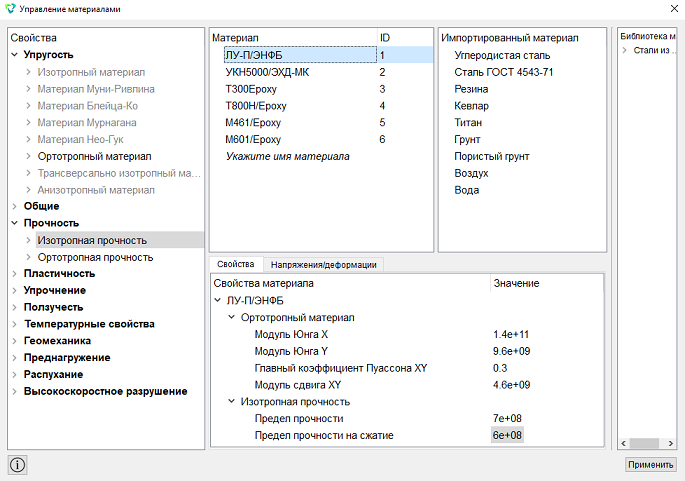

Для создания материалов использовался Ортотропный материал из колонки свойств, а также параметры из раздела Прочность – Изотропная прочность (для задания пределов прочности на растяжение и сжатие).

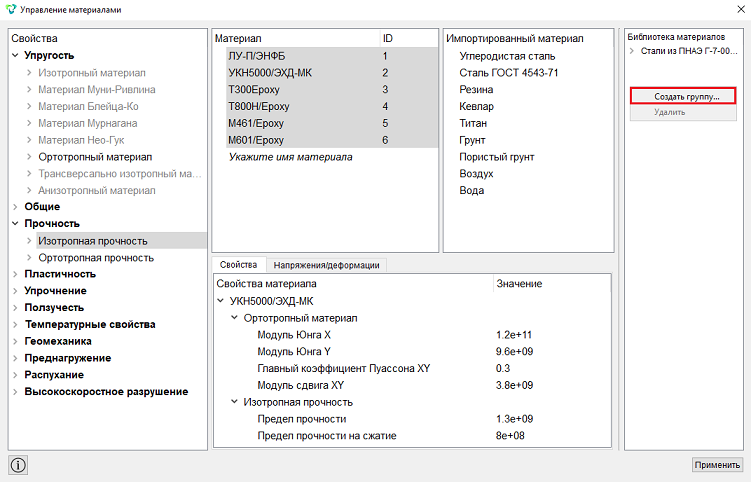

Создайте новую группу в колонке Библиотека материалов.

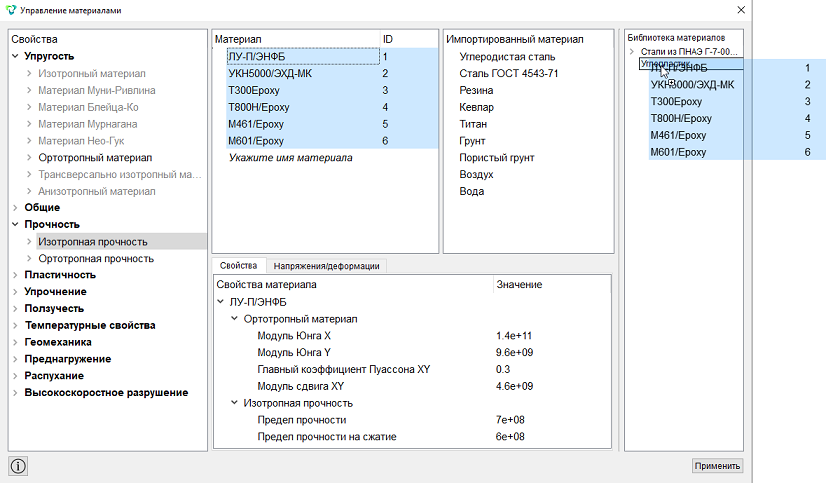

Выделите все материалы в окне Материалы и перетащите их на надпись Углепластик в колонке Библиотека материалов (должен пропасть запрещающий значок).

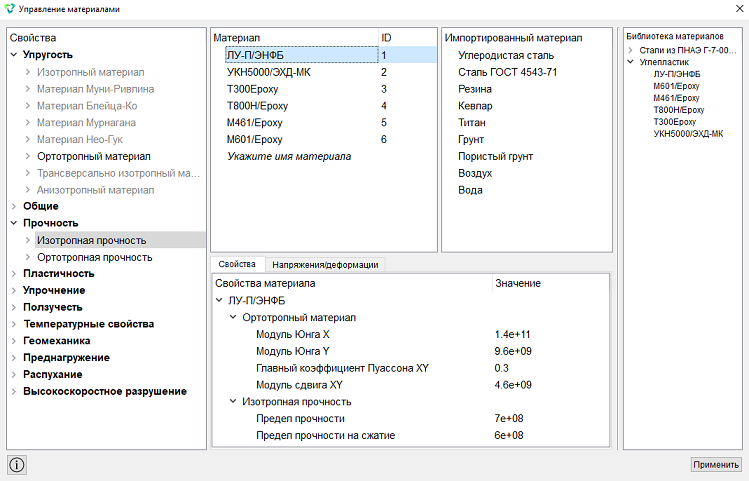

Нажмите Применить. Новая база данных для материалов Углепластик готова.

ВАЖНО: По Файл "default.xml", из которого по умолчанию происходит импорт материалов, устанавливается в папку программы, что делает его не изменяемым в ОС Windows при включённом контроле учётных записей. Соответственно, каждый пользователь компьютера использует свою копию исходного файла "default.xml". Добавленная база данных будет всегда доступна в виджете. Управление материалами, даже после переустановки программы.

Создание библиотеки материалов из существующего файла

Характеристики материалов должны быть сохранены в формате xml по следующему шаблону:

‹MaterialDB name="Углепластик"›
    ‹material name="ЛУ-П/ЭНФБ" lang_id="ru_RU" group=""›
        ‹property name="ORTHOTROPIC_E_X"›
            ‹value›1.4e+11‹/value›
        ‹/property›
        ‹property name="ORTHOTROPIC_E_Y"›
            ‹value›9.6e+09‹/value›
        ‹/property›
        ‹property name="ORTHOTROPIC_PR_XY"›
            ‹value›0.3‹/value›
        ‹/property›
        ‹property name="ORTHOTROPIC_G_XY"›
            ‹value›4.6e+09‹/value›
        ‹/property›
        ‹property name="ISO_ULTIMATE_STRENGTH"›
            ‹value›7e+08‹/value›
        ‹/property›
        ‹property name="ISO_ULTIMATE_STRENGTH_COMPR"›
            ‹value›6e+08‹/value›
        ‹/property›
    ‹/material›
….
‹/MaterialDB›

Названия параметров лучше уточнять при экспорте материала.

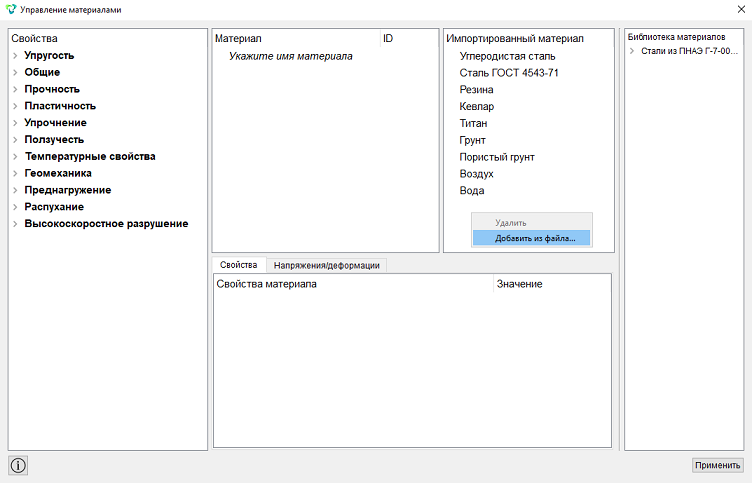

Сохраненный файл xml необходимо импортировать в колонке Импортированные материалы.

Далее, необходимо создать группу материалов в столбце Библиотека материалов и перетащить в нее импортированные материалы. Нажмите Применить.
