Топологическая оптимизация

• Общий алгоритм
• Реализация метода в CAE Fidesys

Общий алгоритм

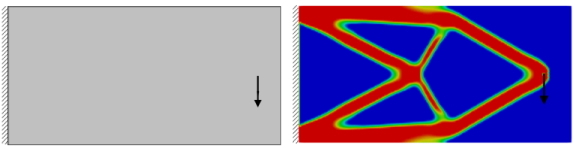

Топологическая оптимизация - вид анализа, результатом которого будет являться облик конструкции, имеющей прочностные свойства исходной конструкции (или проектной области), при минимально возможной массе.

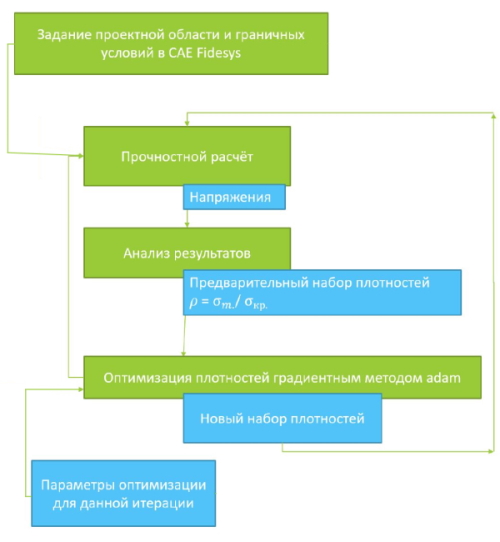

Общий вид блок схемы метода топологической оптимизации элементов конструкций представлен на рисунке ниже.

Реализация метода в CAE Fidesys

Важно: для данного типа анализа поддерживаются только одноблочные модели.

Для того, чтобы воспользоваться данным видом анализа:

• постройте начальную конструкцию или проектную область;
• постройте сетку конечных элементов;
• задайте свойства элементов и материала;
• задайте граничные условия и нагрузки.

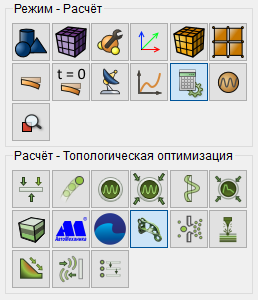

После чего запустите данный вид анализа из: (Режим - Настройки расчета, Настройки расчета - Топологическая оптимизация).

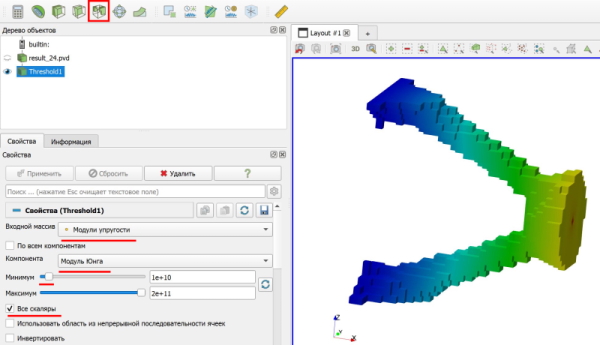

Итоговый результат в FidesysViewer после применения фильтра Порог будет иметь подобный вид.

Также можно посмотреть пошаговый пример топологической оптимизации нагруженного тела с последующим выводом на 3D-печать.

Подробнее об алгоритме топологической оптимизации, использующемся в CAE Fidesys, можно узнать из [1].

1. "Топологическая оптимизация элементов конструкций с учетом структурной неоднородности материала при ограничениях на напряжения с использованием градиентного метода"/ В.А.Левин, К.М.Зингерман, А.В.Вершинин, П.А.Васильев.
