Данные в формате SEG-Y

SEG-Y является форматом с последовательно расположенными трассами, разработанный для хранения полностью или частично обработанных сейсмических данных.

Для того, чтобы выбранные результаты расчета записались в формате SEG-Y, необходимо в препроцессоре расположить Приемники на модели (Режим - Приемники, Операция - Создать).

Выберите из выпадающего списка геометрические сущности, которые будут являться приемниками.

Укажите, какие поля данных сохранять в формате SEG_Y.

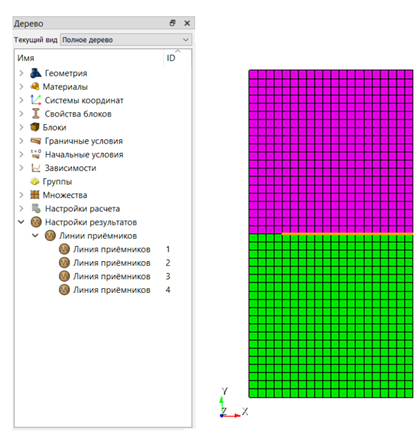

Установленные линии приемников отображаются в Дереве слева в разделе Настройки результатов.

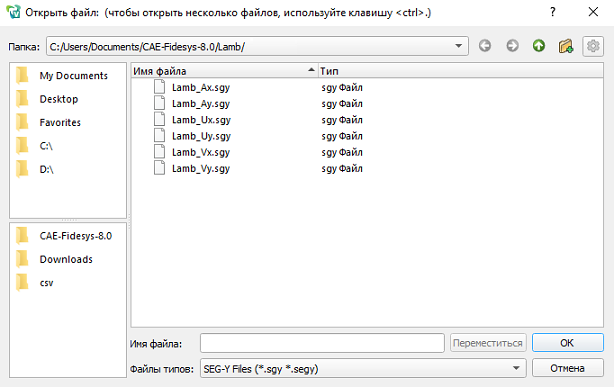

Просмотр данных в формате SEG-Y возможен в постпроцессоре FidesysViewer, при этом необходимо открыть файл с расширением .sgy.

В FidesysViewer возможно выделение нужных подобластей модели с помощью фильтров Срез/Clip (Меню - Фильтры - Алфавитный указатель - Срез)

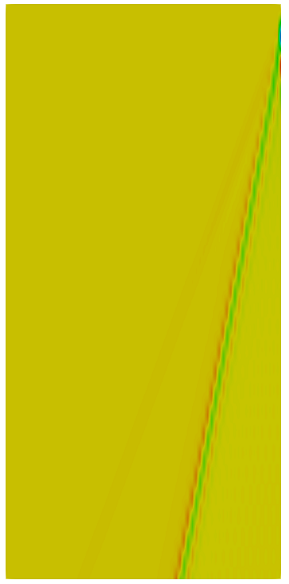

Пример полученного файла SEG-Y для скорости Vy в программе CAE Fidesys:

Особенности записи данных в файл *.sgy

Все данные в заголовке файла, за исключением самих результатов, записываются в целочисленном виде.
Шаг по времени (шаг записи) записывается в микросекундах.
Координаты приемника записываются в метрах (Если расстояние между приемниками будет менее одного метра, то координты трасс могут совпасть, и волновая картина может быть некорректной).
Inline номер совпадает с id узла в котором задан применик, Crossline номер совпадает с номером линии приемников.
