Системы координат

Фильтр Системы координат (СК) позволяет преобразовать вычисленные поля данных (линеаризованные напряжения, перемещения, деформации и пр.) в сферических, цилиндрических, декартовых координатах. Фильтр позволяет пользоваться системами координат, определёнными в препроцессоре и созданными непосредственно в фильтре. Также фильтр позволяет выводить поля данных в системах координат элементов.

Выберите в верхней строке Фильтр - Алфавитный указатель - Системы координат.

В появившемся фильтре на странице Свойств выберите с каким видом СК вы хотите продолжить работу (Выбрать из доступных, Создать новую).

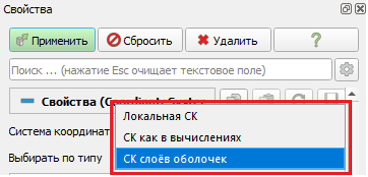

Доступные СК это системы координат, созданные в препроцессоре и системы координат элементов (как в вычислениях).

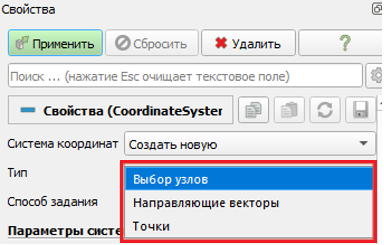

Доступны три способа задания новой СК в фильтре:

Выбор узлов – укажите непосредственно на модели точки задающих направление осей новой СК относительно осей декартовой СК.

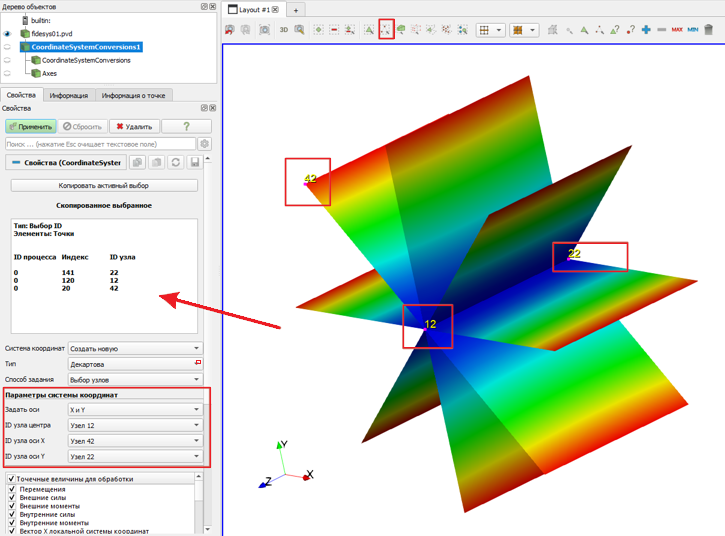

Необходимо через ctrl выбрать нужные узлы и копировать в активный выбор, после чего выбрать узлы в параметрах системы координат.

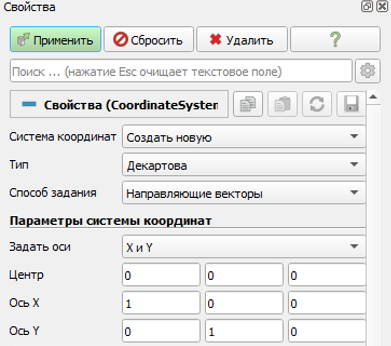

Направляющие векторы – укажите направления векторов осей новой СК относительно осей декартовой СК.

Точки – укажите координаты точек задающих направление осей новой СК относительно осей декартовой СК.

После выбора СК для работы необходимо выбрать поля данных для обработки и нажать Применить.

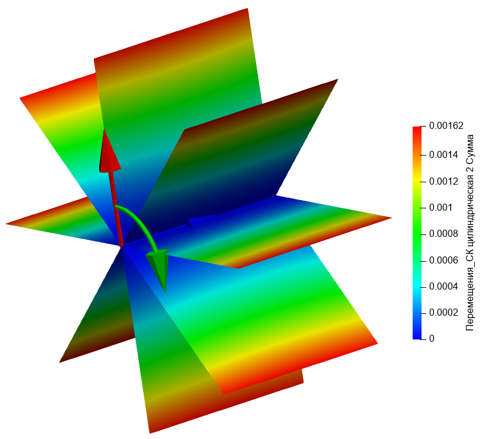

После применения фильтра появится возможность скрыть/отобразить систему координат:

Пошаговый пример для применения фильтра Системы координат
