Редактирование цветовой карты в FidesysViewer

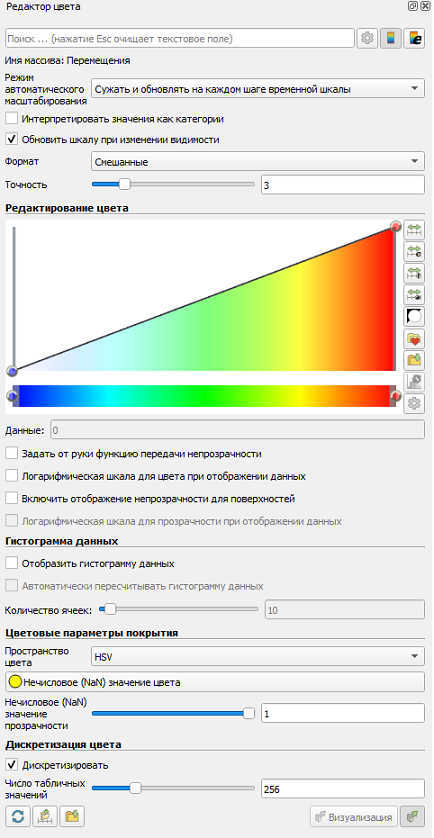

Рисунок 3. Панель редактора цветовой карты в параграфе, показывающая основные компоненты панели

В FidesysViewer пользователь использует редактор цветовой карты для настройки функций передачи цвета и прозрачности. Есть возможность переключать видимость редактора цветовой карты, используя параметр меню «Просмотр редактора цветовой карты». Как показано на рисунке 3, панель выглядит аналогично панели свойств. На панели отображаются свойства цветовой карты.

Как и в панели «Свойства», по умолчанию отображаются наиболее часто используемые свойства. Пользователь может переключать видимость дополнительных свойств с помощью кнопки . Кроме того, пользователь может искать определенное свойство, введя его имя в поле поиска. Всякий раз, когда происходят изменения передаточной функции, необходимо повторно выполнить рендеринг, что может занять много времени. По умолчанию панель запрашивает рендеринг при каждом изменении.

Чтобы избежать этого, необходимо переключить кнопку . Если этот флажок не установлен, необходимо вручную обновить панель с помощью кнопки «Визуализация».

Кнопка восстанавливает настройки приложения по умолчанию для текущей цветовой карты.

Кнопки и сохраняют текущий настройки цветовой карты. FidesysViewer будет использовать его в следующий раз, когда потребуется настроить цветовую карту для раскрашивания нового массива данных. Кнопка сохраняет по умолчанию все настройки для массива с тем же именем, в то время как кнопка по умолчанию сохраняет для всех массивов. Обратите внимание, что это не повлияет на уже настроенные цветовые карты. Кроме того, это сохраняется между сеансами, поэтому FidesysViewer запомнит это даже после перезапуска.
