Отображение данных

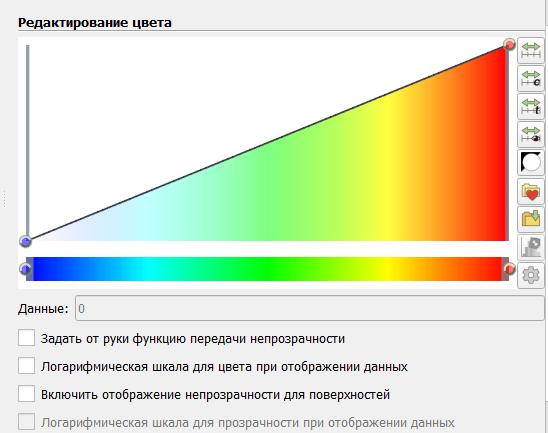

Группа свойств «Редактирование цвета» определяет, как данные сопоставляются с цветами или прозрачностью.

Чтобы использовать логарифмическую, а не линейную шкалу, необходимо установить флажок Логарифмическая шкала для цвета при отображении данных. Предполагается, что данные находятся в ненулевом положительном диапазоне. FidesysViewer сообщит об ошибках и попытается автоматически исправить диапазон, если он окажется недопустимым для отображения.

Диапазон цветовой карты - очень важное свойство, управляющее отображением значений данных в цвета.

Способ обновления диапазона управляется свойством «Режим автоматического масштабирования» в редакторе цветовой карты.

Если выбрано «Никогда», диапазон данных никогда не будет обновляться автоматически.
Если выбран параметр «Расширять и обновлять» по нажатию «Применить», FidesysViewer будет увеличивать диапазон карты цвета / прозрачности, чтобы включать текущий диапазон данных каждый раз, когда пользователь нажимает «Применить» на панели «Свойства». Таким образом, при изменении диапазона данных, если изменяется временной шаг, диапазон карты цвета/непрозрачности не изменяется.
Чтобы увеличить диапазон также при изменении временного шага, используйте параметр «Расширять и обновлять на каждом шаге временной шкалы». Теперь диапазон будет обновляться при применении, а также при изменении временного шага. «Расширять» указывает, что диапазон карты цвета/прозрачности будет только увеличиваться, но никогда не сокращаться, чтобы включить текущий диапазон данных.
Если вы хотите, чтобы диапазон точно соответствовал текущему диапазону данных, вам следует использовать параметр «Сужать и обновлять на каждом шаге временной шкалы». Теперь диапазон будет ограничен точным диапазоном данных каждый раз, когда вы нажимаете «Применить» на панели «Свойства» или при изменении временного шага. Начальное значение для диапазона автоматического изменения масштаба.
