CAE Fidesys 9.0 Руководство пользователя

Зависимость констант материала от координат

Рассматривается задача о нагружении объемного тела, для которого модуль Юнга изменяется в зависимости от глубины (координаты z).

Построение модели

1. Создайте Объем 1.

На панели команд выберите модуль построения объёмной геометрии (Режим — Геометрия, Объект — Объём, Действие — Создать).

Из списка геометрических примитивов выберите Параллелепипед.

Задайте следующие параметры:

• Ширина: 100.

Нажмите Применить.

2. Перемещение к началу координат.

Требуется передвинуть объем таким образом, чтобы одна из вершин оказалась в начале координат.

На панели команд выберите модуль построения объёмной геометрии (Режим — Геометрия, Объект — Объём, Действие — Преобразовать).

Из списка геометрических примитивов выберите Переместить.

Задаём параметры перемещения:

• ID объема(ов): 1;

• Выбрать метод: Расстояние;

• Расстояние по X: -50;

• Расстояние по Y: -50;

• Расстояние по Z: -50.

Нажмите Применить.

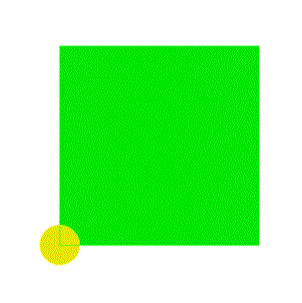

3. Создание кругового отверстия.

Требуется сделать вырез в объеме, используя вспомогательный цилиндр.

На панели команд выберите модуль построения объёмной геометрии (Режим — Геометрия, Объект — Объём, Действие — Создать).

Из списка геометрических примитивов выберите Цилиндр.

Задайте размеры блока:

• Высота: 200;

• Радиус: 10.

Нажмите Применить.

4. Вычтите цилиндр из параллелепипеда.

На панели команд выберите модуль построения объёмной геометрии (Режим — Геометрия, Объект — Объём, Действие — Логические операции).

Из списка операций выберите Вычесть.

Задайте следующие параметры:

• А ID объема(ов): 1 (объёмы, из которых будут вычтены другие объёмы);

• В ID объема(ов): 2 (объёмы, которые будут вычтены).

Нажмите Применить.

Построение сетки

1. На панели команд выберите модуль построения объёмной сетки (Режим — Сетка, Объект — Объёмная, Действие — Интервалы).

Задайте следующие параметры:

• Задать размер;

• Выбор объемов: 1;

• Примерный размер 5.

Нажмите Применить.

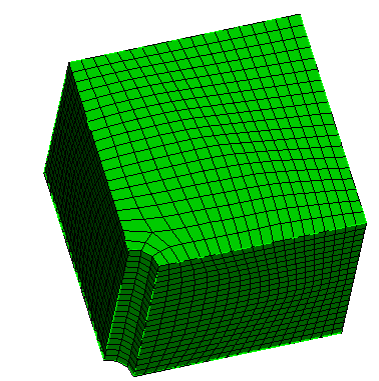

2. На панели команд выберите модуль построения объёмной сетки (Режим — Сетка, Объект — Объёмная, Действие — Построение сетки).

Задайте следующие параметры:

• Многогранная;

• Выбор объемов: 1.

Нажмите Применить схему.

Нажмите Построить сетку.

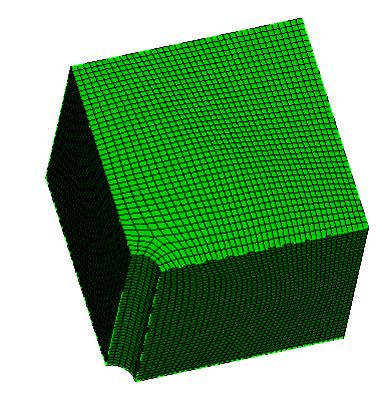

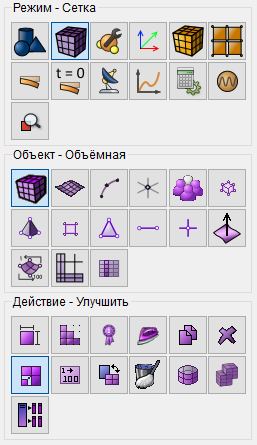

3. На панели команд выберите модуль построения объёмной сетки (Режим — Сетка, Объект — Объёмная, Действие — Улучшить).

Задайте следующие параметры:

• Общее улучшение;

• ID объема(ов): 1.

Нажмите Применить.

Задание материала

Создайте файл excel. Введите табличную зависимость для модуля Юнга от координаты z.

Сохраните файл с расширением csv.

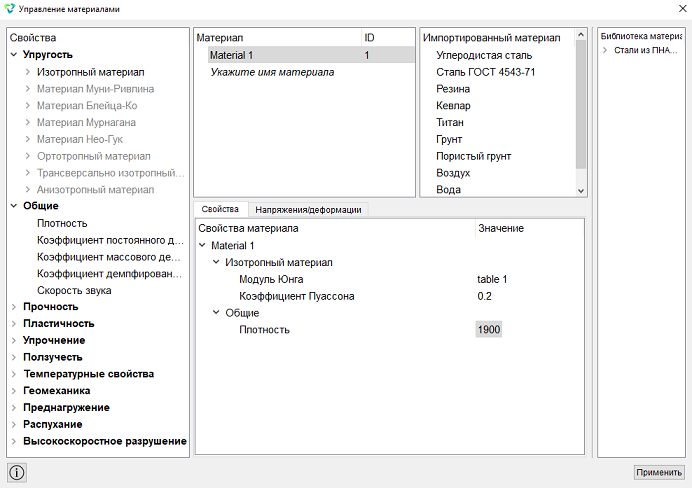

Перейдите на Панель команд – Управление Материалами – создать материал.

В появившемся окне Управление материалами совершите следующие действия:

• Введите название материала.

• Перетащите в колонку Материалы изотропный материал.

• Для модуля Юнга выберите табличное задание (нажмите на ).

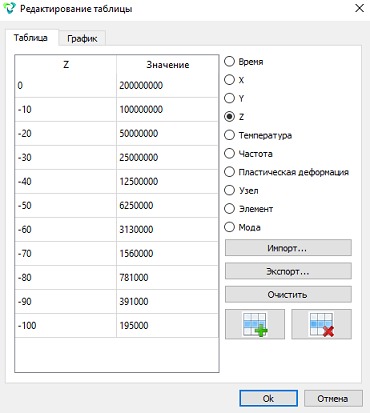

• В открывшемся окне Редактирование таблиц поставьте флаг для зависимоcти от Z.

• Выберите Импорт таблиц и укажите путь до сохраненного файла csv.

• Нажмите ОК.



• Укажите коэффициент Пуассона 0.2.

• Укажите плотность 1900.

Нажмите Применить.

Закройте окно Управление материалами.

Задание свойств блока

1. Создайте блок одного типа материала.

На панели команд выберите  модуль управления блоками (Режим — Блоки, Объект – Блок, Действие – Добавить сущность в блок).

Задайте следующие параметры:

• ID блока: 1;

• Список сущностей: Объем;

• ID объекта(ов): all.

Нажмите Применить.

2. Задайте параметры блока.

На панели команд выберите  модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).

Задайте следующие параметры:

• ID блока(ов): 1;

• Категория: Объемное тело;

• Материал: Material 1;

• Система координат: Глобальная декартова;

• Порядок: 1.

Нажмите Применить.

Задание граничных условий

1. Закрепите кривые 7 и 8 по нормали.

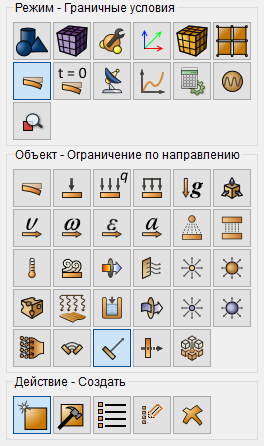

На панели команд выберите  модуль задания граничных условий (Режим — Граничные условия, Объект — Ограничение по направлению, Действие — Создать).

Задайте следующие параметры:

• Список сущностей: Поверхность;

• ID объектов: 14 12 13;

• Тип: Перемещение;

• Направление: Нормаль;

• Величина: 0.

Нажмите Применить.

2. Задайте силу гравитации.

На панели команд выберите  модуль задания граничных условий (Режим — Граничные условия, Объект — Гравитация, Действие — Создать).

Задайте следующие параметры:

• Список сущностей: Глобально;

• Направления по Z: -9.81.

Нажмите Применить.

Запуск расчета

1.Задайте тип задачи, которую требуется решить.

На панели команд выберите модуль настройки расчёта (Режим — Настройки расчета, Настройки расчета — Статический, Статический — Общие).

Выберите:

• Размерность: 3D;

• Модель: Упругость.

Нажмите Применить.

2. Перейдите в настройки Поля вывода.

На панели команд выберите модуль настройки расчёта (Режим — Настройки расчета, Настройки расчета — Статический, Статический — Поля вывода).

Поставьте флаг Свойства материала.

Нажмите Применить.

Нажмите Начать расчет.

3. В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.

4. В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".

Анализ результатов

1. Откройте файл с результатами. Это можно сделать тремя способами.

• Нажмите Ctrl+E.

• В главном меню выберите Расчёт → Открыть результаты.

• На панели команд выберите Результаты (Режим — Результаты, Результаты — Открыть результаты).

Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта.

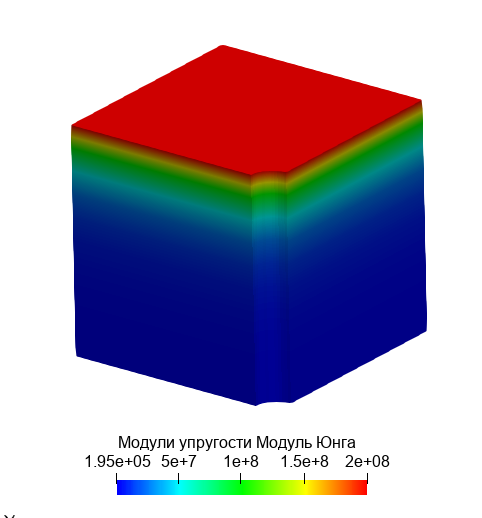

2. Отобразите на модели Модуль Юнга.

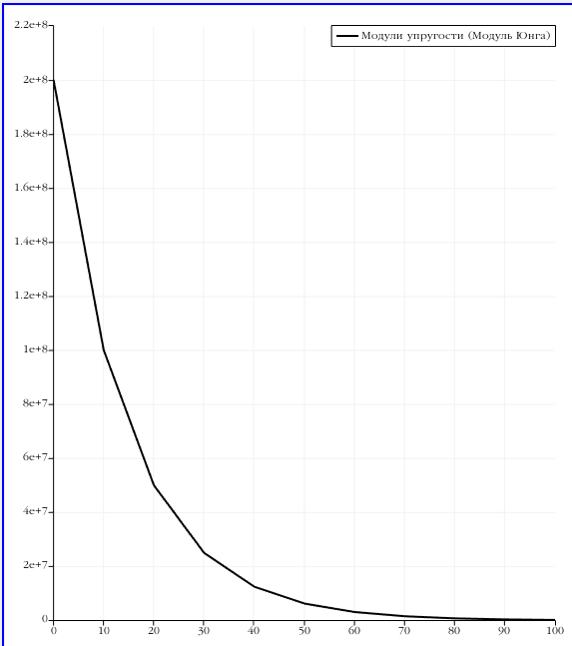

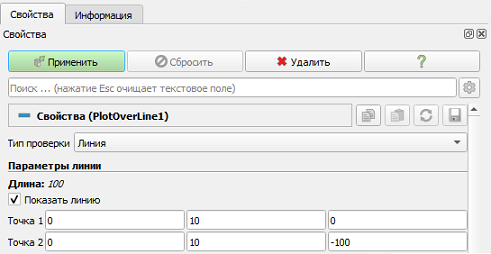

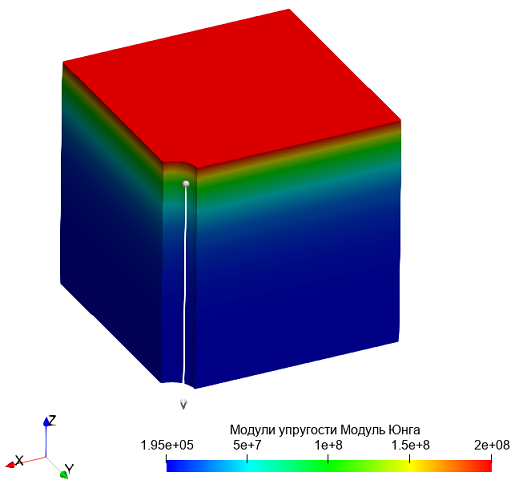

3. Постройте график изменения модуля Юнга по высоте.

Использование консольного интерфейса

Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.

Скрипт для пошагового примера
