Расчет запаса прочности выработок по теории Друкера-Прагера

Построение модели

1. Создайте параллелепипед.

На панели команд выберите модуль построения объемной геометрии (Режим — Геометрия, Объект — Объем, Действие — Создать).

Из списка геометрических примитивов выберите Параллелепипед.

Задайте следующие параметры:

X (ширина): 432;
Y (высота): 600;
Z (глубина): 150.

Нажмите Применить.

2. Переместите параллелепипед.

На панели команд выберите модуль построения объемной геометрии (Режим — Геометрия, Объект — Объем, Действие — Преобразовать).

Из списка возможных видов преобразований выберите Переместить.

Задайте следующие параметры:

ID объема(ов): 1;
Выбрать метод: Расстояние;
Расстояние по X: 216;
Расстояние по Y: -300.

Нажмите Применить.

3. На панели команд выберите модуль построения объемной геометрии (Режим — Геометрия, Объект — Объем, Действие — Создать).

Из списка геометрических примитивов выберите Параллелепипед.

Задайте следующие параметры, используя APREPRO:

X (ширина): {12*13};
Y (высота): {12*3};
Z (глубина): 150.

Нажмите Применить.

4. Переместите параллелепипед №2.

Из списка возможных видов преобразований выберите Переместить.

Задайте следующие параметры:

ID объема(ов): 2;
Выбрать метод: Расстояние;
Расстояние по X: 216;
Расстояние по Y: -550.

Нажмите Применить.

5. На панели команд выберите модуль построения объемной геометрии (Режим — Геометрия, Объект — Объем, Действие — Логические операции).

Из списка операций выберите Вычесть.

Задайте следующие параметры:

A ID объема(ов) : 1;
B ID объема(ов) : 2;
Сохранить оригиналы;
Сохранить В.

Нажмите Применить.

6. Создайте цилиндры.

Для создания нескольких цилиндров стоит использовать APREPRO.

#{i=0}
#{n=3}
#{Loop(6)}
create Cylinder height 150 radius 6
move Volume {3+i} x {(5-2*i)*12+216} y -550 include_merged
#{i++}
#{EndLoop}

В дереве объектов слева можно убедиться, что создалось 8 объемов.

7. Вычтите цилиндры из параллелепипеда.

На панели команд выберите модуль построения объемной геометрии (Режим — Геометрия, Объект — Объем, Действие — Логические операции).

Из списка операций выберите Вычесть.

Задайте следующие параметры:

A ID объема(ов): 2;
B ID объема(ов): 3 to 8.

Нажмите Применить.

8. Отпечатайте и срастите все объемы.

На панели команд выберите модуль построения объемной геометрии (Режим — Геометрия, Объект — Объем, Действие - Отпечатать/срастить).

Из списка операций выберете Отпечатать и срастить

Задайте следующие параметры:

ID объема(ов): all.

Нажмите Применить.

Построение сетки

1. На панели команд выберите модуль построения объемной сетки (Режим — Сетка, Объект - Объемная, Действие - Интервалы).

Из списка операций выберете Подстраивать под геометрию.

Задайте следующие параметры:

Выбор объемов: 2.

Нажмите Построить сетку.

2. На панели команд выберите модуль построения объемной сетки (Режим — Сетка, Объект - Объемная, Действие - Построение сетки).

Из списка операций выберете Протяжка.

Задайте следующие параметры:

Выбор объемов: 1;
Автоматически выбирать исходник и цели.

Нажмите Применить схему.

Нажмите Построить сетку.

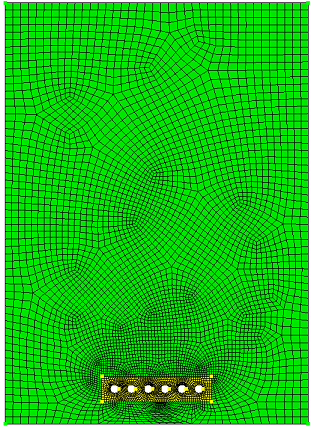

3. Улучшите сетку.

На панели команд выберите модуль построения объемной сетки (Режим — Сетка, Объект - Объемная, Действие - Улучшить).

Из списка операций выберете Общее улучшение.

Задайте следующие параметры:

ID объема(ов): all;
Условия улучшения: Разделительные итерации;
Разделительные итерации: 2.

Нажмите Применить.

Задание материала

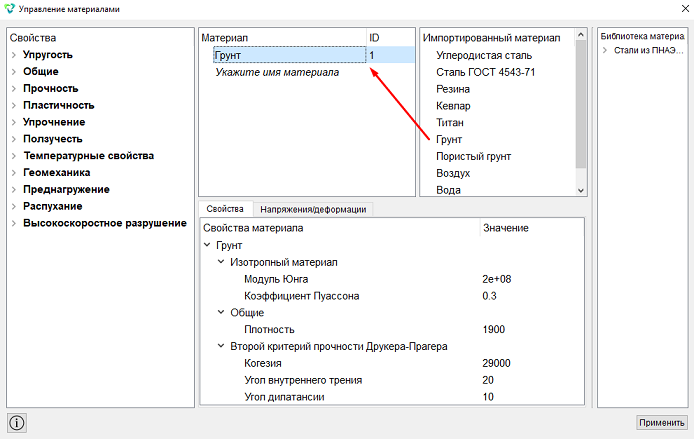

1. На панели команд выберите модуль задания свойств материала (Режим - Материал, Объект - Управление материалами).

Перетащите материал Грунт из столбца Импортированный материал.

Нажмите Применить.

Закройте окно Управление материалами.

Задание свойств блока

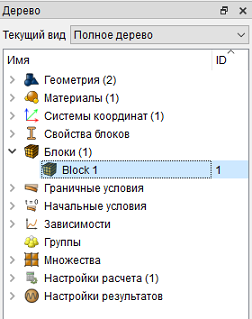

1. На панели команд выберите модуль управления блоками (Режим - Блоки, Объект - Блок, Действие - Добавить сущность в блок).

Задайте следующие параметры:

Список сущностей: Объем;
ID объекта(ов): all.

Нажмите Применить.

2. Задайте параметры блока.

На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).

Задайте следующие параметры:

ID блока(ов): 1 или all;
Категория: Объемное тело;
Материал: Грунт;
Система координат: Глобальная декартова;
Порядок: 2.

Нажмите Применить.

Задание граничных условий

1. Создайте гравитацию.

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Гравитация, Действие — Создать).

Задайте следующие параметры:

Список сущностей: Глобально;
Направления: Y: значение -9.8.

Нажмите Применить.

2. Закрепите поверхности 4 и 6 вдоль оси X.

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Перемещение, Действие — Создать).

Задайте следующие параметры:

Список сущностей: Поверхность;
ID объекта(ов): 6 4;
Степени свободы: Х.

Нажмите Применить.

3. Закрепите поверхность 3 по всем степеням свободы.

Задайте следующие параметры:

Список сущностей: Поверхность;
ID объекта(ов): 3;
Степени свободы: Закрепить все.

Нажмите Применить.

4. Закрепите поверхности 18, 44, 17, 43 вдоль оси Z.

Задайте следующие параметры:

Список сущностей: Поверхность;
ID объекта(ов): 18 44 17 43;
Степени свободы: Z.

Нажмите Применить.

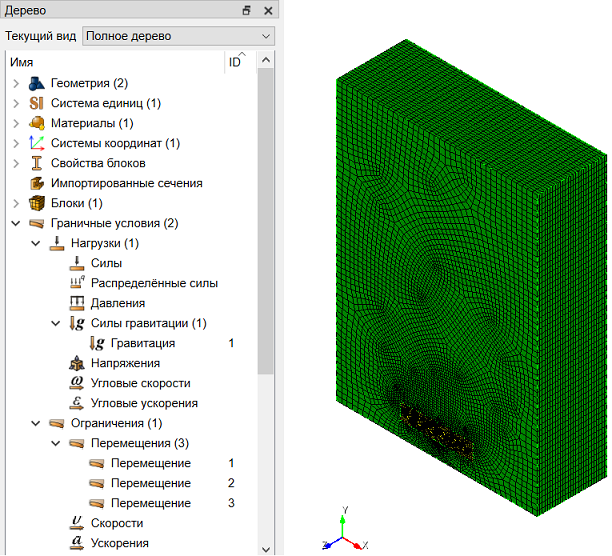

Все приложенные граничные условия должны отобразиться в дереве объектов слева.

Запуск расчета

1. Задайте тип задачи, которую требуется решить.

На панели команд выберите модуль настройки расчета (Режим — Настройки расчета, Настройки расчета — Статический, Статический — Общие).

Выберите:

Размерность: 3D;
Модель: Упругость.

Нажмите Применить.

2. На панели команд выберите модуль настройки расчета (Режим — Настройки расчета, Настройки расчета — Статический, Статический — Поля вывода).

Выберите:

Свойства материала;
Промежуточные результаты статики или преднагружения;
Выводить промежуточные результаты : Каждые (подшагов): 1.

Нажмите Применить.

Нажмите Начать расчет.

3. В появившемся окне выберите директорию, в которой будет сохранен результат, и введите название файла.

4. В случае успешно проведенного расчета в консоли отобразится сообщение: Calculation finished successfully at "date" "time".

Анализ результатов

1. Откройте файл с результатами. Это можно сделать тремя способами.

Нажмите Ctrl+E.
В главном меню выберите Расчет → Открыть результаты.
На панели команд выберите Результаты (Режим — Результаты, Результаты — Открыть результаты).

Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчета.

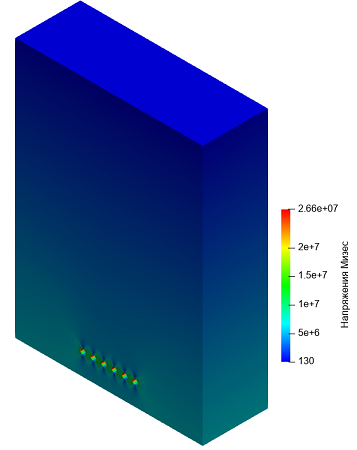

2. Выберите массив Напряжения на панели:

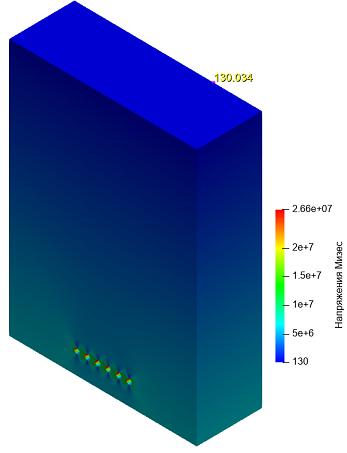

3. Нажмите на кнопку min в рабочем окне, чтобы отобразить наименьшее значение напряжений по Мизесу:

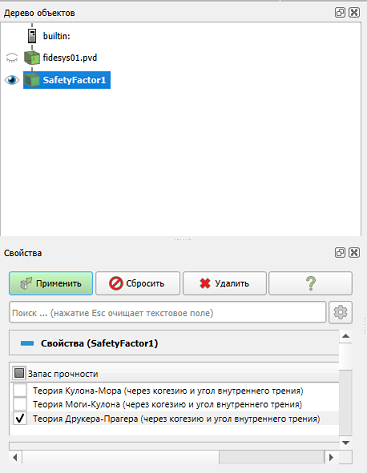

4. Зайдите в Фильтры – Алфавитный указатель. Выберите в фильтрах "Запас прочности", поставьте галочку на интересующих теориях, в нашем случае это Теория Друкера-Прагера (через когезию и угол внутреннего трения).

Нажмите кнопку Применить для фильтра.

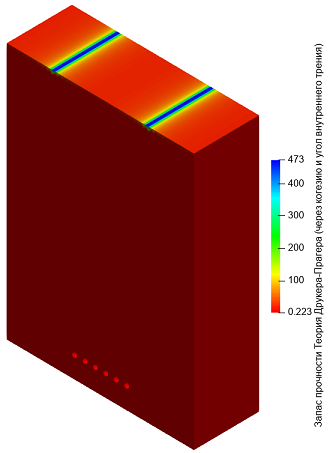

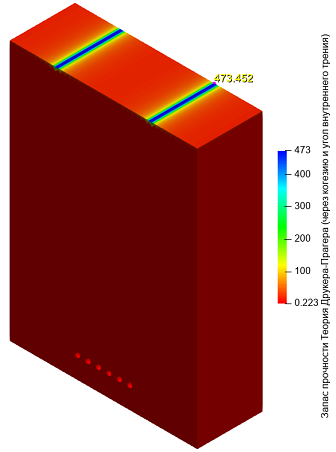

После применения фильтра должна отобразится следующая картина:

Нажмите на кнопку max в рабочем окне, чтобы отобразить наибольшее значение запаса прочности по выбранной теории. Обратите внимание, что наименьшее значение напряжений по Мизесу соответствует наибольшему значению запаса прочности.

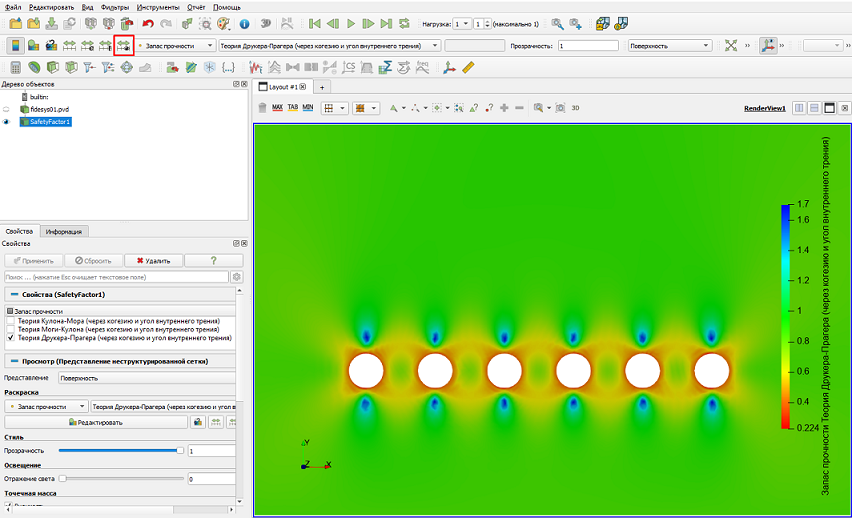

5. Цель настоящего примера – исследование запаса прочности вокруг выработок. Для этого повернем и увеличим модель так, как показано на экране, перемасштабируем результаты по видимому диапазону, нажав на соответствующую кнопку:

Использование консольного интерфейса

Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведен код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.

Скрипт для пошагового примера
