CAE Fidesys 9.0 Руководство пользователя |
Рассматривается пример с балочной конструкцией. Задается конструкционное демпфирование.

Модель жестко закреплена в точках A, D, C, F. На середину грани BE приложена сила, зависящая от частоты. При этом стороны конструкции имеют одинаковые длины: AB=BC=DE=EF=BG=EG=2.5 м. Параметры материала: модуль Юнга E = 2e11 Па, коэффициент Пуассона n = 0.3, плотность r = 7800 кг/м3. Задается конструкционное демпфирование 0.1.
1. Создайте конструкцию из балок (линий).
На панели инструментов выберите модуль построения геометрии (Режим — Геометрия, Объект — Кривая, Действие — Создать).
Из списка выпадающего списка выберите Линия.
На панели Построить, используя выберете Расположение и направление Далее, укажите необходимые данные для создания первой линии:
Расположение: 0 0 0 (через пробел);
Направление: 0 1 0;
Длина: 2.5.
Нажмите Применить.

2. Укажите необходимые данные для создания второй линии:
Расположение: 0 2.5 0;
Направление: 0 1 0;
Длина: 2.5.
Нажмите Применить.

3. Укажите необходимые данные для создания третьей линии:
Расположение: 0 2.5 0;
Направление: 1 0 0;
Длина: 2.5.
Нажмите Применить.

4. Укажите необходимые данные для создания четвертой линии:
Расположение: 2.5 2.5 0;
Направление: 1 0 0;
Длина: 2.5.
Нажмите Применить.

5. Укажите необходимые данные для создания пятой линии:
Расположение: 5 0 0;
Направление: 0 1 0;
Длина: 2.5.
Нажмите Применить.

6. Укажите необходимые данные для создания шестой линии:
Расположение: 5 2.5 0;
Направление: 0 1 0;
Длина: 2.5.
Нажмите Применить.

7. Срастите вершины на полученных балках. На панели инструментов выберите модуль построения геометрии (Режим — Геометрия, Объект — Вершина, Действие — Срастить).

Укажите:
ID вершин(ы): all.
Нажмите Применить.
Получилась балочная конструкция.
1. На панели команд выберите модуль построения сетки на кривых (Режим — Сетка, Объект — На Кривых, Действие — Построение сетки).
Укажите следующие параметры:
Выбор кривых: all;
Равномерно;
Примерный размер;
Примерный размер: 0.1.
Нажмите Применить.
Нажмите Построить сетку.

1. Создайте материал.
На панели команд выберите модуль задания свойств материала (Режим — Материал, Объект — Управление материалами).

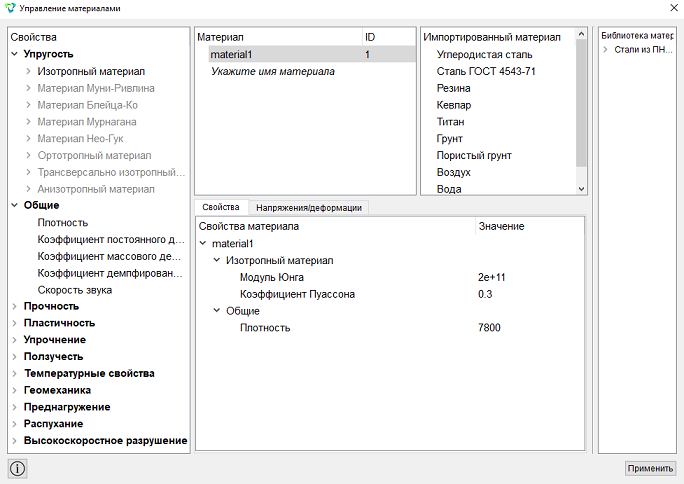

В открывшемся виджете Управление материалами в средней колонке укажите имя материала material1. В колонке свойств откройте список Упругость и перетащите название Изотропный материал в колонку Свойства материала. Заполните свойства следующим образом:
Модуль Юнга: 2e+11;
Коэффициент Пуассона: 0.3;
Плотность: 7800.

Нажмите Применить.
Закройте окно Управление материалами.
2. Создайте блок одного типа материала.
На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Добавить сущность в блок).

Задайте следующие параметры:
ID блока: 1;
Список сущностей: Кривая;
ID объекта(ов): all.
Нажмите Применить.
3. Задайте параметры блока.
На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).

Задайте следующие параметры:
Имя блока: Block 1 (ID 1);
Категория: Балка;
Материал: material1;
Система координат: Глобальная декартова;
Порядок: 1;
ID свойств блока: нажмите на кнопку
.
Задайте свойства балки.
Задайте следующие параметры:
Качество сетки сечения: Перетащите ползунок к значению "Точно";
Профиль сечения: Эллипс;
Малая ось (b): 0.1;
Большая ось (a): 0.1.
Нажмите Применить.
Закройте окно Задать свойства балки.
Нажмите Применить.
1. Закрепите вершины A, D, C, F по всем перемещениям и поворотам.
На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Перемещение, Действие — Создать).
Задайте следующие параметры:
Список сущностей: Вершина;
ID объекта(ов): 1 4 9 12 (или выделите мышью вершины, зажимая клавишу Ctrl);
Степени свободы: Закрепить все.
Нажмите Применить.
Нажмите на кнопку
для проверки граничных условий.

2. Приложите силу, зависящую от частоты.
На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Точечная сила, Действие — Создать).
Задайте следующие параметры:
Список сущностей: Вершина;
ID объекта(ов): 6 (или выделите мышью вершину, как показано на рисунке);
Сила: 1;
Направление: 0 0 -1.
Нажмите Применить.
3. Задайте зависимость от частоты.
На панели команд выберите модуль задания зависимостей ГУ (Режим — Зависимость ГУ).

В появившемся окне Зависимость ГУ выберете в левой колонке граничное условие Сила 1, на панели Формула из выпадающего списка выберете Гармоническая. Введите следующие данные:
Амплитуда: 1e5;
Частота: w;
Фаза: 0.
Нажмите Применить.
Нажмите на кнопку
для проверки граничных условий.

1. Задайте тип задачи, которую требуется решить. На панели команд выберите модуль настройки расчёта (Режим — Настройки расчёта, Настройки расчёта — Частотный анализ, Частотный анализ — Общие).

Задайте следующие параметры расчета:
Размерность: 3D;
Число собственных частот: 10;
Наименьшие.
Равномерное с собственными частотами;
Интервал частот: 0.0 - 40.0;
Шаг по частоте: 0.5
Нажмите Применить.
2. Задайте конструкционное демпфирование.

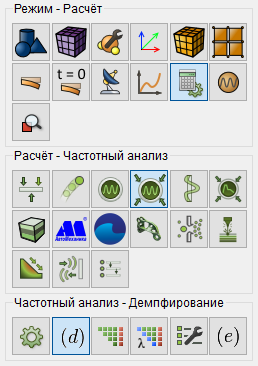

На панели команд выберите модуль настройки расчёта (Режим — Настройки расчёта, Настройки расчёта — Частотный анализ, Частотный анализ — Демпфирование).

Задайте следующие параметры расчета:
Конструкционное демпфирование: 0.1.
Нажмите Применить.
Нажмите Начать расчёт.
3. В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.
4. В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".
1. Сравните результаты, выведенные в командную строку, с результатами, приведенными ниже:

2. Откройте файл с результатами. Это можно сделать тремя способами.
Нажмите Ctrl+E.
В главном меню выберите Расчёт → Открыть результаты.
На панели команд выберите Результаты (Режим — Результаты, Результаты — Открыть результаты).

Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта.
3. Выберите точку на поверхности с помощью Выбрать точки
.

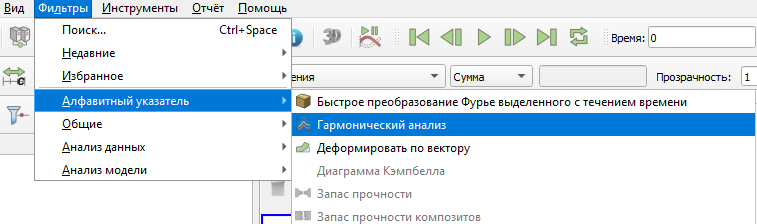

В стандартной строке выберите Фильтры - Алфавитный указатель - Гармонический анализ.

Для фильтра Гармонический анализ в Дереве во вкладке Свойства Нажмите Применить

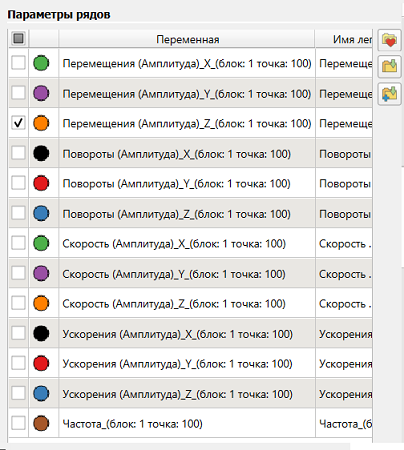

В появившемся разделе Параметры рядов выберите только Перемещения (Амплитуда)_Z_(блок: 1 точка: 100).

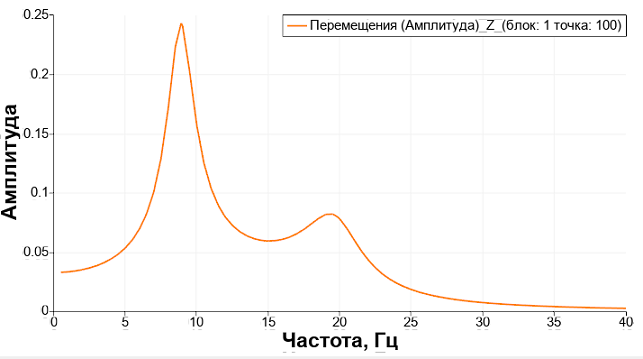

В правой части экрана получен искомый график.

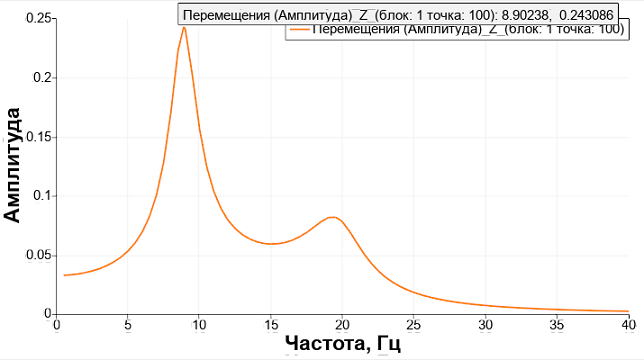

Наведите курcор мыши на один из пиков, тогда во всплывающей надписи отобразится значение амплитуды, соответствующее данной частоте.

Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.
