1. Создайте конструкцию и балок (линий).
На панели инструментов выберите модуль построения геометрии (Режим — Геометрия, Объект — Кривая, Действие — Создать).
Из списка выпадающего списка выберите Линия. На панели Построить, используя выберете Расположение и направление. Далее, укажите необходимые данные для создания первой линии:
Расположение: 0 0 0 (через пробел);
Направление: 0 1 0;
Длина: 1.
Нажмите Применить.
2. Укажите необходимые данные для создания второй линии:
Расположение: 0 1 0;
Направление: 1 0 0;
Длина: 1.
Нажмите Применить.
3. Укажите необходимые данные для создания третьей линии:
Расположение: 1 1 0;
Направление: 0 -1 0;
Длина: 1.
Нажмите Применить.

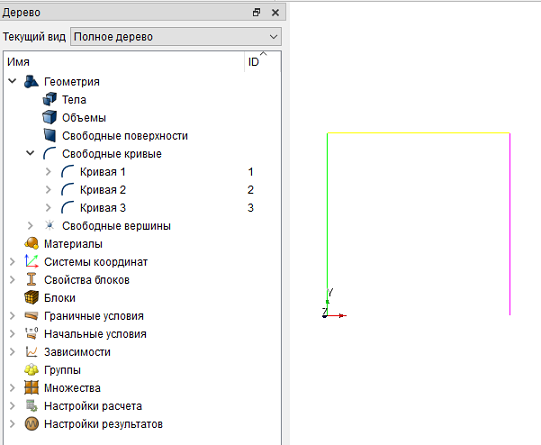

Получилась балочная конструкция. У балок нет общих вершин, так как в дальнейшем в месте соединения планируется добавить связи для создания шарнира.
1. На панели команд выберите модуль построения сетки на кривых (Режим — Сетка, Объект — На кривых, Действие — Построение сетки).
Укажите следующие параметры:
Выбор кривых: all;
Равномерно;
Примерный размер;
Примерный размер: 0.1.
Нажмите Применить.
Нажмите Построить сетку.
1. Создайте материал.
На панели команд выберите модуль задания свойств материала (Режим — Материал, Объект — Управление материалами).

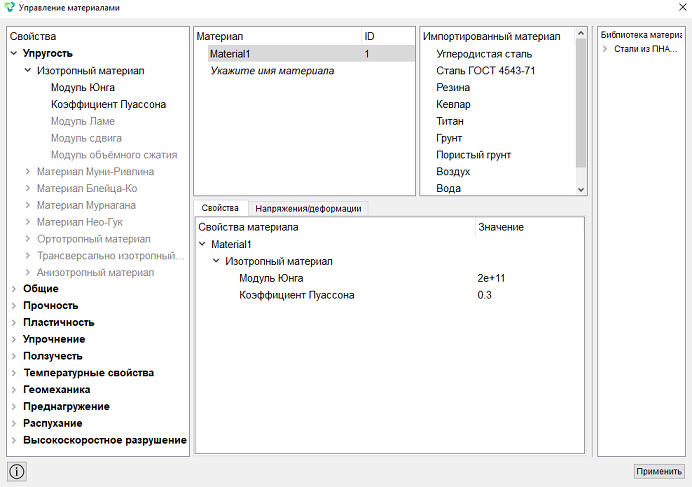

В открывшемся виджете Управление материалами в средней колонке укажите имя материала Material1. В колонке свойств откройте список Упругость и перетащите название Изотропный материал в колонку Свойства материала. Заполните свойства следующим образом:
Модуль Юнга: 2e+11;
Коэффициент Пуассона: 0.3.
Нажмите Применить.
Закройте окно Управление материалами.
2. Создайте блок одного типа материала.
На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Добавить сущность в блок).
Задайте следующие параметры:
ID блока: 1;
Список сущностей: Кривая;
ID объекта(ов): all.
Нажмите Применить.
3. Задайте параметры блока.
На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).
Задайте следующие параметры:
ID блока(ов): 1;
Категория: Балка;
Материал: Material1;
Система координат: Глобальная декартова;
Порядок: 2.
Задайте свойства балки, для этого нажмите на кнопку
.
Из выпадающего списка Профиль сечения выберите Эллипс.
Задайте следующие параметры:
Малая ось (b): 0.01;
Большая ось (a): 0.01.
Нажмите Применить.
Закройте окно Задать свойства балки.
Нажмите Применить.
1. Закрепите вершины A и D по всем перемещениям и поворотам.
На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Перемещение, Действие — Создать).
Задайте следующие параметры:
Список сущностей: Вершина;
ID объекта(ов):1 6 (или выделите мышью вершины, зажимая клавишу Ctrl);
Степени свободы: Закрепить все.
Нажмите Применить.
2. Добавьте связи.
На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект - Связи, Действие — Создать).
Задайте следующие параметры:
Выбор главной и побочной сущностей;
Главная сущность: Вершина;
ID объекта(ов): 2 (или выделите мышью вершину, как показано на рисунке);
Побочная сущность: Вершина;
ID объекта(ов): 3;
Выберете степени свободы по перемещению: X, Y, Z.
Нажмите Применить.
3. Аналогично добавьте связь на вторую пару вершин.
Задайте следующие параметры:
Выбор главной и побочной сущностей;
Главная сущность: Вершина;
ID объекта(ов): 4 (или выделите мышью вершину, как показано на рисунке);
Побочная сущность: Вершина;
ID объекта(ов): 5;
Выберете степени свободы по перемещению: X, Y, Z.
Нажмите Применить.
4. Задайте точечную силу.
На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Точечная сила, Действие — Создать).
Задайте следующие параметры:
Список сущностей: Узел;
ID объекта(ов): Выделите мышью узел в середине горизонтальной балки;
Сила: 1000;
Направление: 0 -1 0 (отрицательное направление по оси Y).
Нажмите Применить.
1. На панели команд выберите модуль настройки расчёта (Режим — Настройки расчёта, Настройки расчета - Статический, Статический — Общие).
Задайте следующие параметры расчета:
Размерность: 3D;
Модель: Упругость.
Нажмите Применить.
Нажмите Начать расчет.
2. В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.
3. В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".
1. Откройте файл с результатами. Это можно сделать тремя способами.
Нажмите Ctrl+E.
В главном меню выберите Расчёт → Открыть результаты.
На панели команд выберите Результаты (Режим — Результаты, Результаты — Открыть результаты).
Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта.
2. Отобразите деформированный вид модели.
Установите фокус в дереве объектов на Ваш файл в Дереве и отобразите для него Фильтры – Алфавитный указатель – Деформировать по вектору.
со следующими значениями полей:
Вектора: Перемещения;
Множитель масштаба: 1.
Установите поле Поворот (Сумма) для отображения на модели.
Результат представлен на рисунке ниже.
Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.
