Расчет эффективных свойств слоисто-волокнистого композита

Построение модели

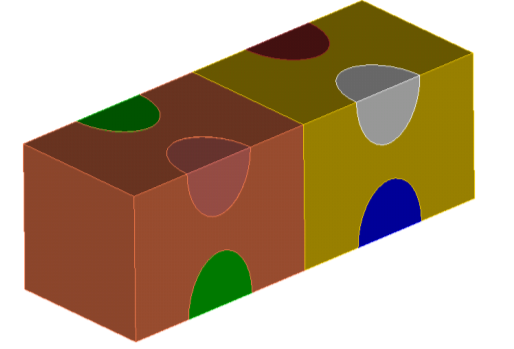

Создайте композит.

На панели команд выберите модуль построения геометрии (Режим — Геометрия, Объект — Создать композит).

Из списка выберите Слоисто-волокнистый композит.

Задайте следующие параметры:

Диаметр нити: 6;
Угол наклона нитей: 30;
Шаг нитей: 8;
Толщина слоя: 16.

Нажмите Создать.

Построение сетки

На панели команд выберите модуль построения объемной сетки (Режим — Сетка, Объект — Объёмная, Действие — Построение сетки).

Задайте следующие параметры:

Тетраэдральная;
Выбор объемов: all.

Нажмите Применить схему.

Нажмите Построить сетку.

Задание материалов

На панели команд выберите модуль задания свойств материала (Режим — Материал, Объект — Управление материалами).

Создайте два материала.

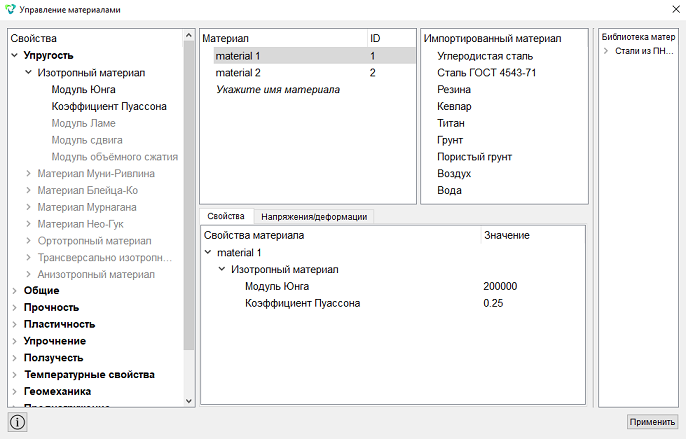

material 1 - Свойства материала нитей:

Модуль Юнга Е = 200000;
Коэффициент Пуассона ν = 0.25.

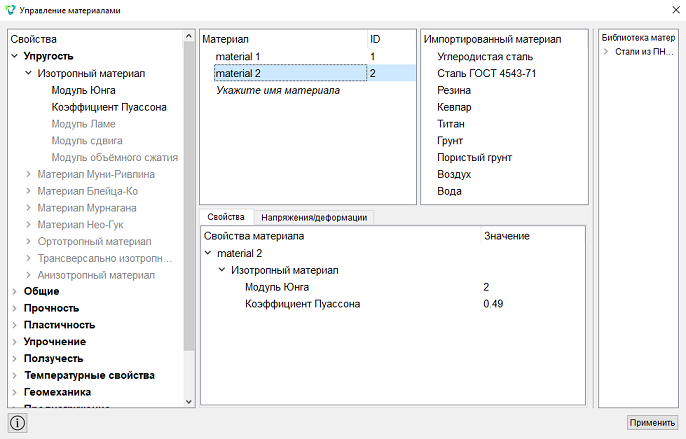

material 2 - Свойства материала матрицы:

Модуль Юнга Е = 2;
Коэффициент Пуассона ν = 0.49.

Нажмите Применить.

Закройте окно Управление материалами.

Задание свойств блока

При создании композита было автоматически создано 2 блока.

1. Задайте параметры для блока №1.

На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).

Задайте следующие параметры:

ID блока(ов): 1;
Категория: Объемное тело;
Материал: material 1;
Система координат: Глобальная декартова;
Порядок: 1.

Нажмите Применить.

2. Задайте параметры для блока №2.

Задайте следующие параметры:

ID блока(ов): 2;
Категория: Объемное тело;
Материал: material 2;
Система координат: Глобальная декартова;
Порядок: 1.

Нажмите Применить.

Запуск расчета

1. Задайте тип задачи, которую требуется решить.

На панели команд выберите модуль настройки расчёта (Режим — Настройки расчета, Настройки расчета — Эффективные свойства, Эффективные свойства — Общие).

Выберите:

Размерность: 3D;
Тип ГУ: Периодические;
Модель: Упругость.

Нажмите Применить.

Нажмите Начать расчет.

Анализ результатов

В появившемся окне выберите:

Тип упругих свойств: Ортотропный;
Тип температурных свойств: Ортотропный.

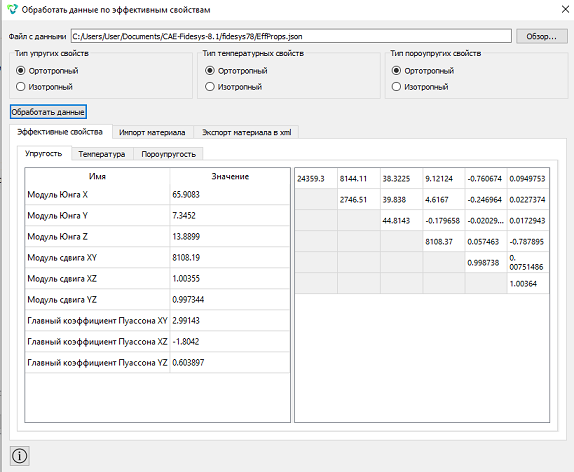

Нажмите Обработать данные.

Сравните полученный результат с аналитическим решением [1]: C_1111 = 24852.4, C_1122 = 8281.54, C_2222 = 2763.12, C_1212 = 8283.5.

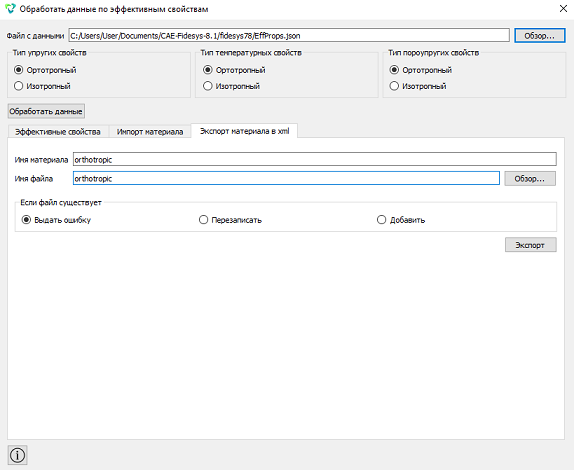

Отобразите полученный ортотропный материал в списке материалов. В окне Обработать данные по эффективным свойствам нажмите на Экспорт материала и задайте:

Имя материала: orthotropic;
Имя файла: orthotropic.

Нажмите Экспорт.

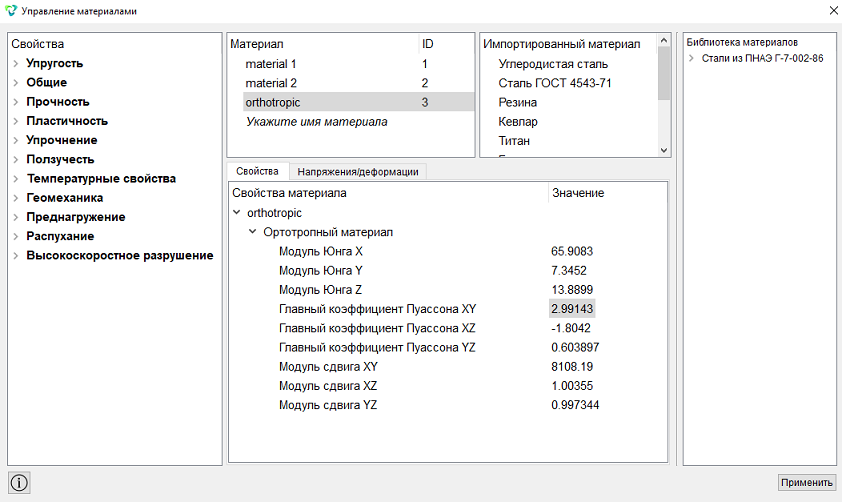

В результате в окне Управление материалами отобразится полученный материал.

Использование консольного интерфейса

Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.

Скрипт для пошагового примера
