Учебник по мастер-инструментам GUI

Шаг 11: Построение сетки

Напомним, что на предыдущем шаге для объемов 1 и 2 (Volume 1, Volume 2) схема разбиения на конечные элементы первоначально - до создания необходимых составных поверхностей - автоматически не определялась. Зададим ее для этих объемов с помощью Панели мастер-инструментов.

Выберите пиктограмму Проверка возможности построения сетки.
Нажмите Анализировать:

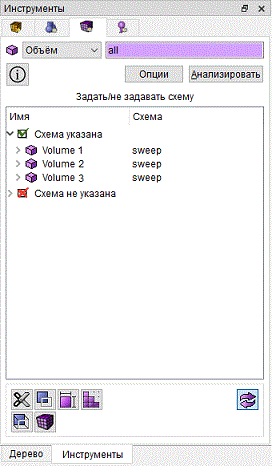

Рис. 45 - Панель мастер-инструментов, задание схемы разбиения.

Как видно, для всех объемов теперь задана схема разбиения Протяжка (sweep). Модель готова к разбиению на элементы; все объемы отображаются зеленым цветом:

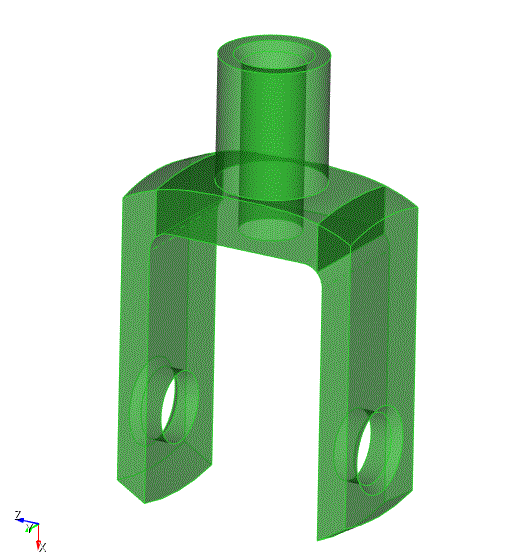

Рис. 46 - Отрисовка модели после проверки на возможность построения сетки.

Обратитесь к Панели команд. Выберите Режим - Сетка, Объект - Объемная, Действие - Интервалы.

В окне ввода Выберите объемы задайте all.
В выпадающем списке ниже выберите Задать размер.
В окне ввода Примерный размер задайте 2.
Нажмите Применить:

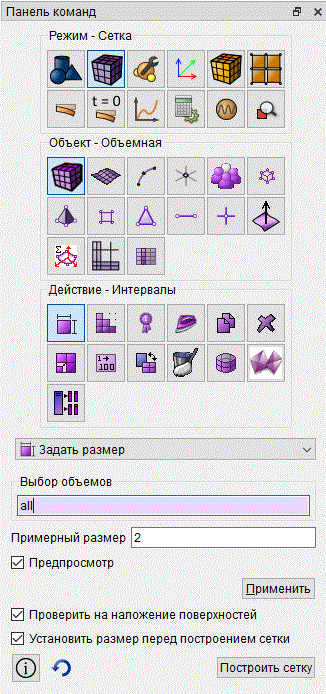

Рис. 47 - Панель команд, задание размера элемента.

В графическом окне появляется следующее изображение модели с узлами, выделенными цветом на всех образующих ее кривых:

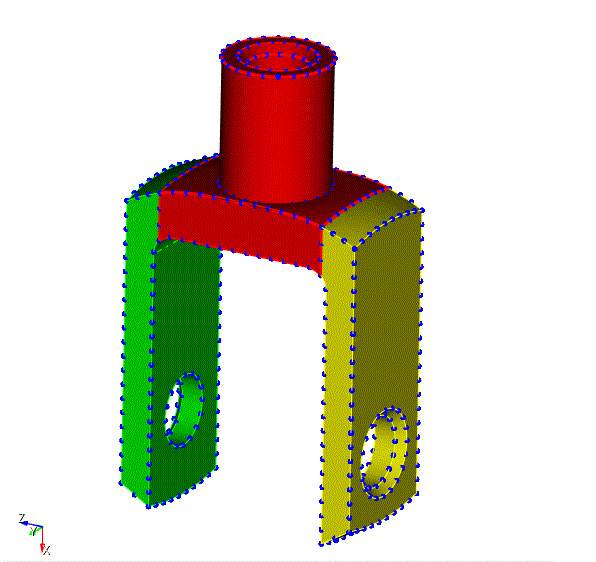

Рис. 48 - Предпросмотр интервалов разбиения модели.

В рамках режима Сетка и объекта Объемная выберите Действие - Построение сетки.
Нажмите Построить сетку (Нажимать Применить схему не требуется, поскольку схема уже была ранее задана на Панели мастер-инструментов - Протяжка (sweep):

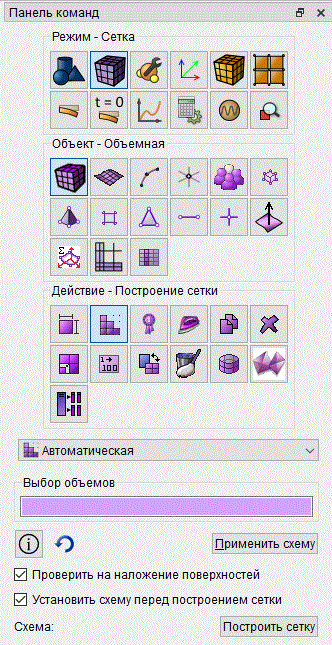

Рис. 49 - Панель команд,построение сетки.

Построенная сетка выглядит следующим образом:

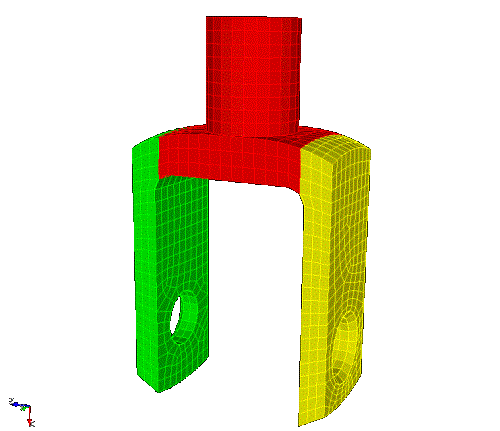

Рис. 50 - Геометрическая модель с построенной гексаэдральной объемной сеткой.

Поздравляем с завершением изучения Учебника по мастер-инструментам GUI! Нажмите на правую стрелочку внизу, чтобы вернуться на главную страницу раздела Пошаговые руководства.
