Импорт cdb файла

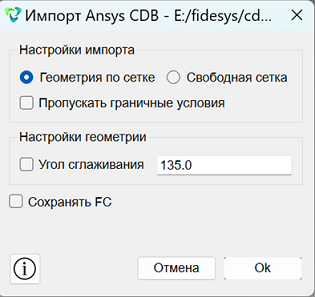

В новой версии Fidesys 9.0 доработат импорт универсального формата CDB из Ansys. Чтобы ей воспользоваться нужно зайти в меню Файл – Импорт – выбор формата для импорта *.cdb или командой в командном окне.

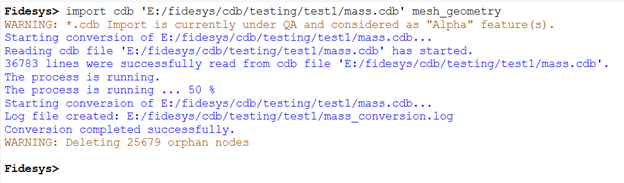

В конвертер добавлен лог в командном окне:

Добавлен расширенный текстовый лог (.log), создаваемый рядом с исходным CDB-файлом. В логе фиксируются:

Пример лога:

[2026-06-17 13:55:57] [INFO] Mesh conversion has finished
[2026-06-17 13:55:57] [INFO] Number of converted elements 25735
[2026-06-17 13:55:57] [INFO] Number of converted nodes 25574
[2026-06-17 13:55:57] [INFO] Number of converted blocks 141
[2026-06-17 13:55:57] [INFO] Restraints conversion has started
[2026-06-17 13:55:57] [INFO] Loads conversion has started
[2026-06-17 13:55:57] [INFO] Loads conversion has finished
[2026-06-17 13:55:57] [INFO] Number of converted loads 1
[2026-06-17 13:55:57] [INFO] Materials conversion has started
[2026-06-17 13:55:57] [INFO] Materials conversion has finished
[2026-06-17 13:55:57] [INFO] Number of converted materials 28
[2026-06-17 13:55:57] [INFO] Contacts conversion has started
[2026-06-17 13:55:57] [INFO] Contacts conversion has finished
[2026-06-17 13:55:57] [INFO] Number of converted contacts 0
[2026-06-17 13:55:57] [INFO] Couplings conversion has started
[2026-06-17 13:55:58] [INFO] Couplings conversion has finished
[2026-06-17 13:55:58] [INFO] Number of converted couplings 36
[2026-06-17 13:55:59] [INFO] The following IDs have been removed from the components: PANEL    [53555, 53556, 53557, 53558, 53559]
[2026-06-17 13:55:59] [INFO] Settings conversion has started
[2026-06-17 13:55:59] [INFO] Settings conversion has finished
[2026-06-17 13:55:59] [INFO] Analysis parameters conversion has started
[2026-06-17 13:55:59] [INFO] Analysis parameters conversion has finished
[2026-06-17 13:56:02] [INFO] Real set 147 (comb 14 from cdb): coupling IDs {1, 2, 3, 4, 5, 6, 7}
[2026-06-17 13:56:02] [INFO] Overall conversion conversion has finished

В таблице 1 приведены типы расчётов, поддерживаемые конвертером CDB.

Таблица 1 - конвертация видов анализа
Название анализа Название анализа Ansys Результат конвертации в CAE Fidesys
Cтатический анализ Antype,Static Cтатический расчет
Анализ собственных колебаний Antype,Modal Модальный анализ
Гармонический (частотный) анализ Antype, Harmic Частотный анализ
Спектральный анализ Antype, Spectr Спектральный анализ
Потеря устойчивости Antype, Buckle Потеря устойчивости



В таблице 2 приведены типы элементов ANSYS, поддерживаемые конвертером CDB.

Таблица 2 - конвертация видов конечных элементов
Категория блока (тип ГУ) в Fidesys Название элемента Ansys Результат конвертации в CAE Fidesys Количество узлов: тип элемента/ ГУ
Объемное тело 1 порядка solid185 4: tetra4
5: pyr5
6: wedge 6
8: hex8
Объемное тело 2 порядка solid186 10: tetra10
13: pyr13
15: wedge15
20: hex20
Объемное тело 2 порядка solid187 10: tetra10
Оболочка 1 порядка shell181 3: trishell3
4: shell4
Оболочка 2 порядка shell281 3: trishell6
4: shell8
Балка 1 порядка beam188 2: beam 2
Балка 1 порядка beam 4 2: beam 2
Тип сечения – “Пользовательский”
Балка 2 порядка beam 189 3: beam 3
Балка 1 порядка pipe 288 2: beam 2
Тип сечение - "Труба"
Балка 2 порядка pipe 289 3: beam 3
Тип сечение - "Труба"
Стержень link180 2: rod
Элемент уравнение связи MPC 184 2: связи по степеням свободы с заданной жесткостью и абсолютно жесткие
Линейная пружина combin14 2: Пружина

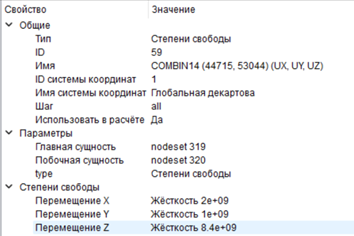

Пружина нулевой длины combin14 2: связи по степеням свободы с заданной жесткостью
Комбинированная пружина combin40 2: Пружина
Сосредоточенная масса mass21 1: Точечная масса



Таблица 3 - Соответствие команд для граничных условий (далее по тексту - ГУ)
Название команды APDL, отвечающее за данное ГУ Ansys Результат конвертации в CAE Fidesys
D, DBLOCK Перемещения
F, FBLOCK Точечная сила, момент
ACEL Гравитация
CGOMEGA Угловая скорость
DCGOMG Угловое ускорение
CP Связь по степеням свободы
CE Связь по расстоянию между сущностями, интерполяция
SFERBLOCK Давление



Таблица 4 - конвертация типов контактов
Тип контакта Ansys Результат конвертации в CAE Fidesys
Standard - Rough Общий тип контакта
Bonded:
  • Bonded (always)
  • Bonded (initial contact)
 Связанный тип контакта
  • No separation (sliding permitted)
  • No separation (always)
 Связанный по нормали тип контакта



Таблица 5 - конвертация методов расчета контактов
  • Augmented Lagrangian (default)
  • Penalty function
  • Lagrange multiplier on contact normal and penalty on tangent
  • Pure Lagrange multiplier on
  • Contact normal and tangent
 Penalty
Multipoint constraint (MPC) MPC



Таблица 6 - конвертация физических свойств материала
Название свойств Название свойств Ansys Результат конвертации в CAE Fidesys
Линейно-упругий изотропный материал (модуль Юнга, коэффициент Пуассона) Linear Isotropic Material Properties (EX,PRXY) Материал Гука (Модуль Юнга, Коэффициент Пуассона)
Линейно-упругий ортотропный материал (модуль Юнга, коэффициент Пуассона Linear Orthotropic Material Properties (EX,EY,EZ,PRXY,PRYZ,PRXZ,GXY,GYZ,GXZ) Ортотропный материал (Модуль Юнга X, Модуль Юнга Y, Модуль Юнга Z, Главный коэффициент Пуассона XY, Главный коэффициент Пуассона XZ, Главный коэффициент Пуассона YZ, Модуль сдвига XY, Модуль сдвига XZ, Модуль сдвига YZ)
Массовая плотность Density Плотность
Коэффициент температурного расширения Isotropic thermal Secant Coefficient Коэффициент температурного расширения

Также в конверторе реализованы следующие функциональные возможности:
