Импорт dicom файла

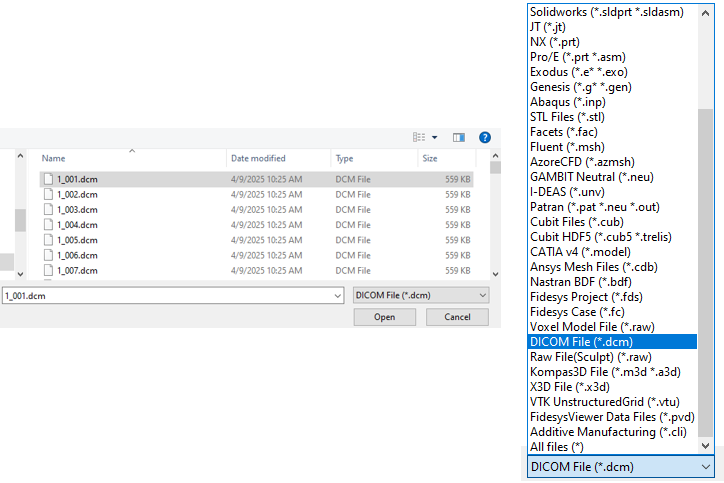

В версии CAE Fidesys 8.0 добавлен новый конвертер для серии файлов в формате *.DICOM *.dcm. Digital Imaging and Communications in Medicine - отраслевой формат, являющийся стандартом для хранения и распространения медицинских снимков. В каждом пикселе в DICOM хранится информация о плотности ткани, по которой, например, отделяются мягкие ткани от кости. Плотность ткани в этом случае это не абсолютная величина, а величина, описывающая то, насколько та или иная ткань не пропускает свет, для этого используется шкала Хаунсфилда, 0 HU в которой - плотность дистиллированной воды.

По результатам компьютерной томографии будет импортирована геометрическая модель в формате *.stl, в соответствии с плотностью, указанной в единицах Хаунсфилда. Конечно-элементная сетка автоматически строится методом Sculpt.

Полученную геометрию можно доработать или модифицировать в режиме «set developer on». Конечно-элементную сетку так же при необходимости возможно перестроить в зависимости от сложности модели на тетраэдральную или Sculpt.

Для импорта в виджете Dicom File – Importing Settings необходимо указать следующие параметры:

Границы (Параметры) модели – определяются автоматически;
Размеры пикселя;
Толщина слоя;
Выбранный слой;
Граничные строки, граничные столбцы, границы высоты;
Границы по индексу Хаунсфилда.

В поле границы по индексу Хаунсфилда необходимо выставлять границы диапазонов для определения материалов. В версии CAE Fidesys 8.0 задание реализовано следующим образом:

40,150,350,850

где 40-150 – границы первого материала по индексу Хаунсфилда, 350-480 – границы второго материала по индексу Хаунсфилда.

Значения индекса Хаунсфилда для различных материалов необходимо уточнять в справочниках. Например, данные индекса для стоматологических исследований:

Эмаль и металл : 1600+;
D1 – плотная компактная кость более 1250 единиц Хаунсфилда (1250 - 1600);
D2 – толстая кость с равномерной выраженностью компактного и губчатого вещества (850 - 1250);
D3 – тонкая кость с пористой компактной пластинкой и рыхлым губчатым веществом (350 - 850);
D4 – слой очень рыхлой губчатой кости (150-350).

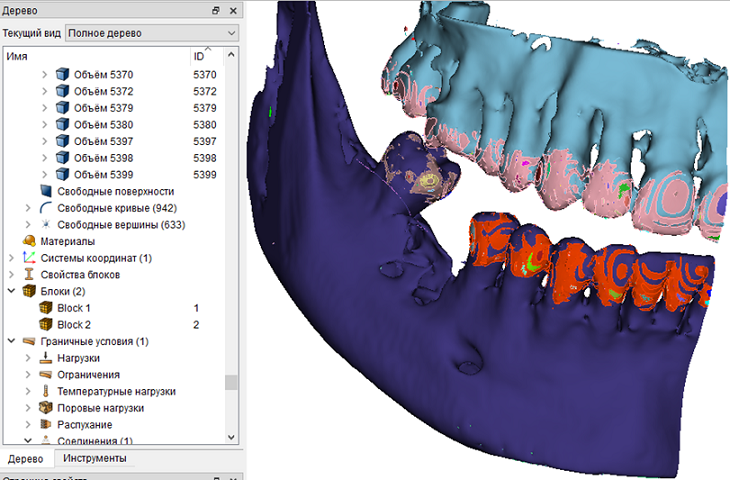

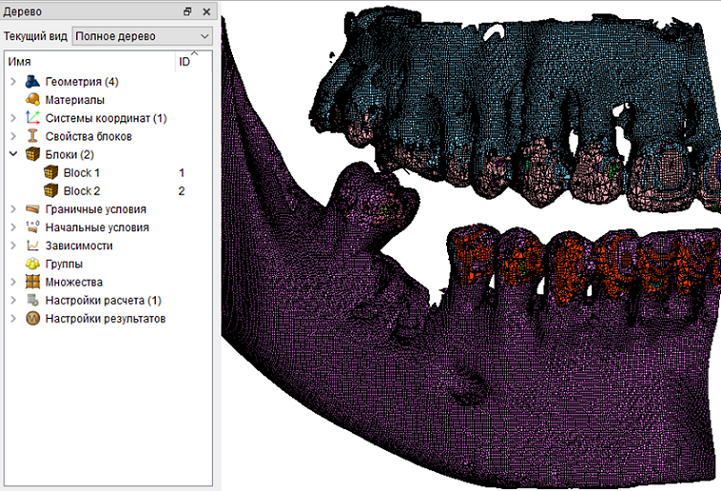

На картинках ниже импорт КТ для челюсти с разделением на два материала:

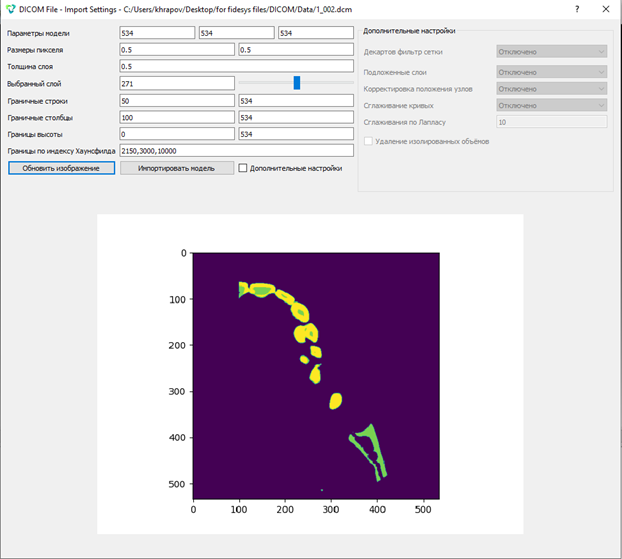

Параметры, введенные при конвертации:

Для удобства пользователя добавлен предпросмотр изображения.
