Цилиндрические системы координат

Цилиндрическая система координат (ЦСК) как правило используется в осесимметричных задачах, то есть в таких задачах, в которых можно выделить ось вращения. ЦСК используется для закрепления в радиально, тангенциальном или осевом направлении.

В CAE Fidesys для корректного использования ЦСК требуется ось X расположить вдоль оси вращения, положение же осей Y и Z при этом не так важно. В таком случае направление X будет отвечать за радиальное направление, Y за тангенциальное, Z – за осевое. При задании граничных условий, в которых будет использоваться ЦСК, следует учитывать именно это – какая ось в ЦСК отвечает за какое направление.

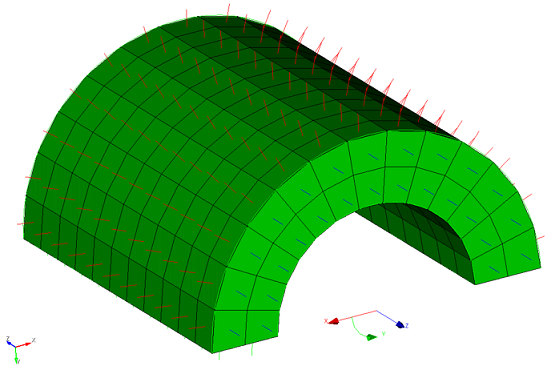

К примеру, для сегмента цилиндра, изображенного на рисунке 1, ось X ЦСК следует направить вдоль оси Z глобальной системы координат. В таком случае компонент X граничного условия в ЦСК будет отвечать за радиальное направление, Y за тангенциальное и Z за осевое.

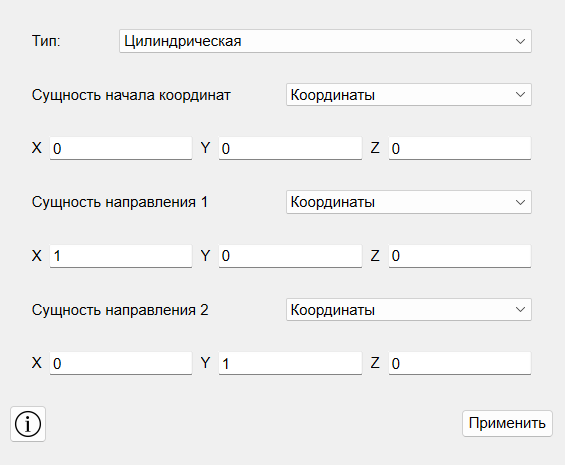

В виджете задания системы координат (рисунок 2) можно использовать значения направляющих косинусов в глобальной системе координат, номера опорных узлов или вершин.

Пример решения задачи с цилиндрической системой координат: Расчет сегмента вала в цилиндрической системе координат.
