Анализ модели

Виджет Анализ модели позволяет получить информацию о возможных ошибках при создании модели или иных некорректных данных, которые могут повлиять на успешный запуск расчета.

Чтобы воспользоваться виджетом необходимо перейти во вкладку Инструменты – Анализ модели.

Перечень проверок доступные в версии 8.0:

Проверка качества сетки по метрике Якобиан;
Проверка блоков:

Геометрия вне блоков;
Свойства блоков;
Наличие материала в блоке.

Сопоставление размерности модели и свойств материала;
Наличие ГУ, связей или привязки к другим элементам для блоков категории "Точка" или "Точечная масса" («висячие точки»);
Проверка ГУ:

Наличие ГУ;
Задание степеней свободы или компонент у всех ГУ;
Противоречащие ГУ (например, сила задана на узел с ГУ перемещение 0).

Проверка контактов:

Сравнение значений точности и характерного размера элементов;
В случае связанного контакта расстояние между парами должно быть меньше точности;
Проверка несуществующих ID элементов в контактной паре;
Сопоставление типа контакта и конечного элемента с расчетными возможностями программы (общий контакт с трением для оболочек в данной версии не реализован).

Проверка связей:

Принадлежность одного и того же узла в разных наборах узлов на разных ролях;
Проверка несуществующих ID элементов (были удалены или изменены).

Проверка настроек расчета:

Задание вида расчета;
Проверка оптимальных нелинейных настроек.

Дополнительные проверки:

Сопоставление свойств материала с видом расчета. (В модальном анализе проверяется наличие плотности, если ее нет, то наличие хотя бы одной точечной массы).

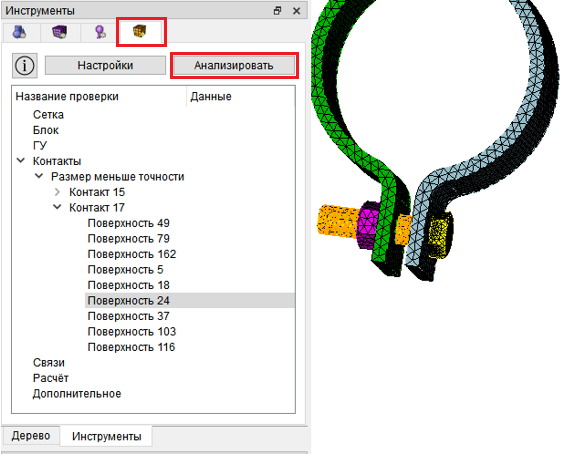

Результаты проверки отражаются в столбце Данные во вкладке Анализ модели.
