Запас прочности композитов

Фильтр «Запас прочности композитов» позволяет вычислять запасы прочности для многослойных оболочек, слои которых выполнены из ортотропных материалов.

Предполагается, что каждый монослой работает в условиях плоского напряжённого состояния. Фильтр «Запас прочности композитов» работает только с оболочечными конечными элементами и рассматривает 2D теории прочности.

Данные критерии не прогнозируют различные формы разрушений, включая разрушение волокон и матрицы. Критерии базируются на предельных напряжениях монослоя:

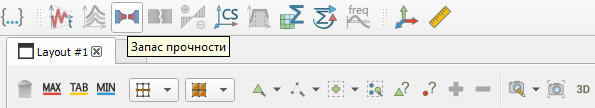

Выберите в верхней строке Фильтр - Алфавитный указатель - Запас прочности композитов или нажмите на соответствующую иконку на панели команд.

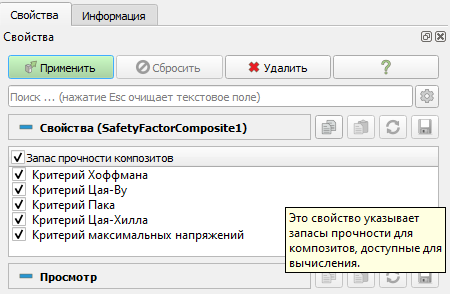

В появившемся фильтре на странице Свойств выберите с какими видами критериев вы хотите продолжить работу.

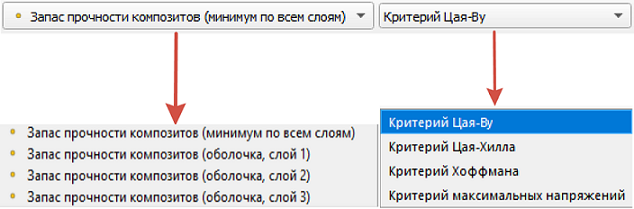

На панели задач есть возможность выбрать слой для отображения, а в качестве компоненты можно выбрать критерий оценки запаса прочности.

Минимум по всем слоям отображает результаты запасов прочности для слоя с минимальным критическим значением запаса прочности во всем пакете

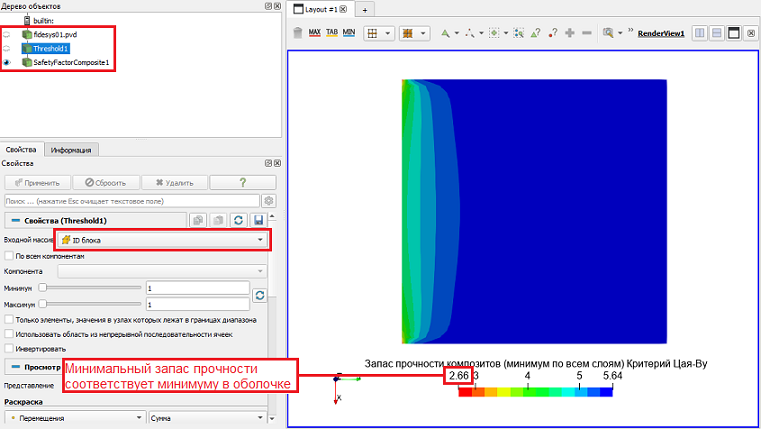

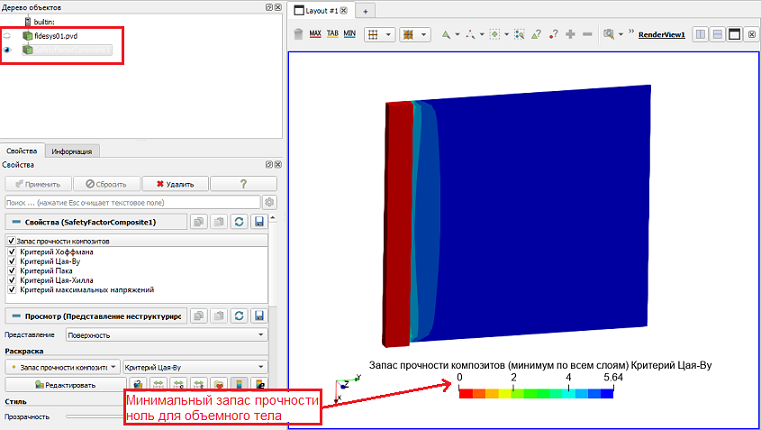

Важно! При расчете модели, содержащей помимо оболочечных КЭ другие виды конечных элементов (объемное тело, балка, точечная масса и тд.) перед фильтром «Запас прочности композитов» необходимо использовать фильтр «Порог». С помощью фильтра «Порог» по ID блока выведите только блоки содержащие оболочки и уже после примените фильтр «Запас прочности композитов». Это нужно для того, чтобы корректно отобразить в модели область с минимальным запасом прочности, для других видов КЭ, а также изотропных материалов, фильтр автоматически отобразит ноль.

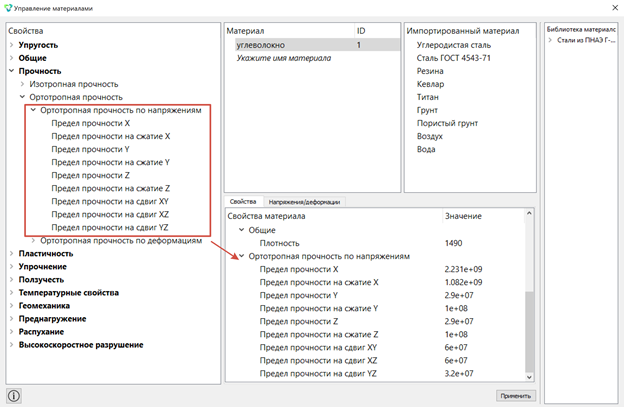

Перед запуском модели на расчет, для дальнейшего использования фильтра «Запас прочности композитов» необходимо задать для используемого ортотропного материала пределы прочности по напряжению. Если этого не сделать, то фильтр будет неактивен для применения.

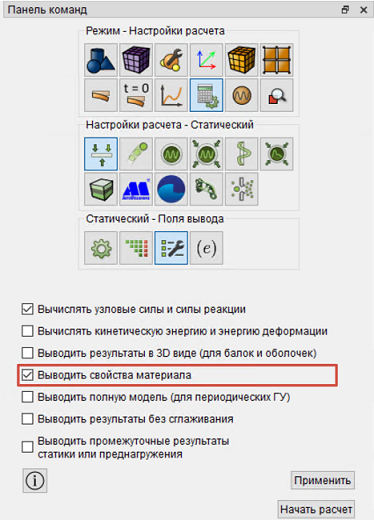

Важно! Также при запуске на расчет важно задать такой параметр как «Выводить свойства материала», тогда фильтр получит все необходимые данные для расчета запасов прочности, в противном случае фильтр также будет неактивен.

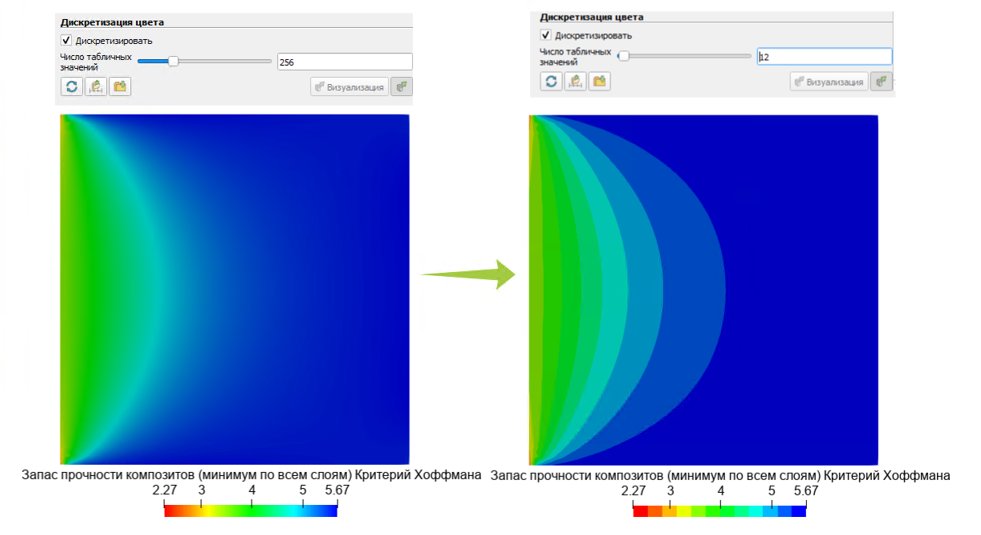

Полезно: чтобы сделать раскраску запасов не такой плавной, а разделенной на зоны, можно воспользоваться инструментом «редактор цвета» и уменьшить число цветов до 12.

Пошаговый пример расчета запасов прочности многослойной композитной пластины
