Размер ячейки (CellSize)

В FidesysViewer вы можете создать фильтр Размер ячейки из Меню - Фильтры Алфавитный указатель. После создания вы можете установить необходимые параметры с помощью панели Свойства.

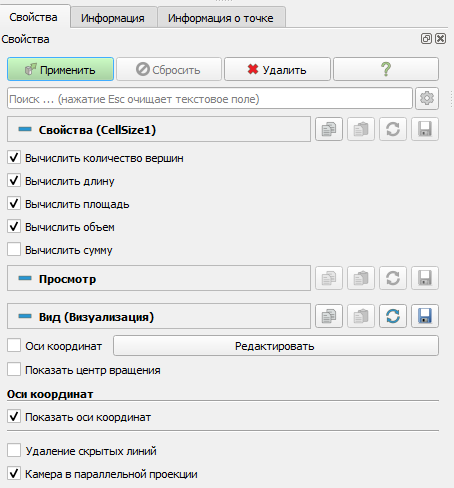

Рисунок 1. Панель свойств, отображающая свойства фильтра Размер ячейки

Данный фильтр вычисляет размеры для ячеек 0D (1 для вершины и количество точек в для поливертекса), 1D (длина), 2D (площадь) и 3D (объем). Параметры ComputePoint, ComputeLength, Compute Area и ComputeVolume можно использовать, чтобы указать, для каких ячеек измерения выполнять вычисления. В качестве альтернативы, ComputeHighestDimension вычислит размеры только для ячеек самого высокого размера для vtkDataSet. Значения помещаются в массив данных ячейки с именем arrayName. Параметр SumSize даст суммирование вычисленных размеров ячеек для vtkDataSet, а для составных наборов данных будет содержать сумму базовых блоков.

Параметры ComputeVertexCount, ComputeLength, ComputeArea и ComputeVolume можно использовать, чтобы указать, для каких ячеек измерения выполнять вычисления. Значения помещаются в массив данных ячейки с именем arrayName. Параметр ComputeSum даст суммирование вычисленных размеров ячеек для vtkDataSet, а для составных наборов данных будет содержать сумму базовых блоков в блоке верхнего уровня.

Property	Description	Default(s)	Restrictions
Входные данные	Это свойство определяет входные данные для фильтра размера ячейки		Принимает входные данные следующих типов: vtkDataSet vtkCompositeDataSet
Вычислить количество вершин	Укажите, следует ли вычислять количество точек в 0D ячейках.	1	Принимает логические значения (0 или 1)
Вычислить длину	Укажите, следует ли вычислять длину одномерных ячеек	1	Принимает логические значения (0 или 1)
Вычислить площадь	Укажите, следует ли вычислять площадь двумерных ячеек или нет	1	Принимает логические значения (0 или 1)
Вычислить объем	Укажите, следует ли вычислять объем трехмерных ячеек или нет.	1	Принимает логические значения (0 или 1).
Вычислить сумму	Укажите, следует ли суммировать вычисленные размеры ячеек в наборах данных. Результат сохраняется в полевых данных	0	Принимает логические значения (0 или 1)
