Порог (Threshold)

Свойства\Атрибуты фильтра



Фильтр Порог извлекает части входного набора данных, скаляры которых лежат в заданном диапазоне. Этот фильтр работает с данными, центрированными либо по точкам, либо по ячейкам. Этот фильтр работает с любым типом набора данных и выдает неструктурированную сетку.

Чтобы использовать этот фильтр, выберите данные для порогового значения, а затем укажите диапазон данных, который выбирает, какие ячейки будут включены в вывод. При установлении пороговых значений с данными ячеек все ячейки со скалярами в указанном диапазоне будут пропущены через фильтр. При определении порога с точечными данными ячейки со всеми точками с скалярными значениями в пределах диапазона передаются, если установлен флажок Все скаляры. В противном случае пропускаются ячейки с любой точкой, которая соответствует критериям пороговой обработки.



Рисунок 1 Результаты использования порогового фильтра для набора данных iron protein.vtk из данных FidesysViewer.

Фильтр Порог в FidesysViewer

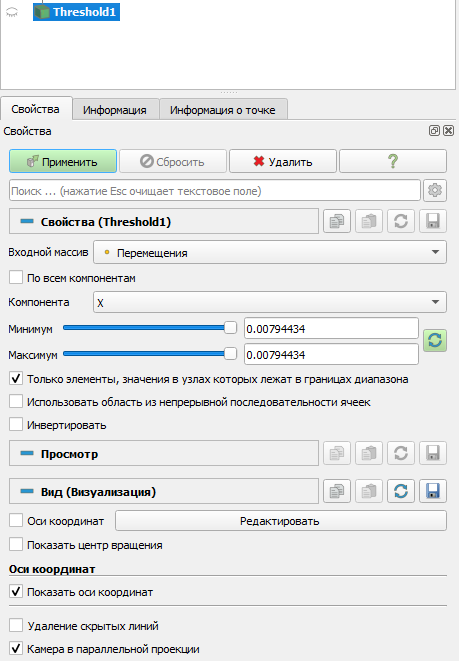

Рисунок 2 Панель свойств порогового фильтра.

Этот фильтр представлен как на панели инструментов Общие фильтры. После выбора скаляров для порогового значения из поля со списком вы выбираете минимальное и максимальное значения, чтобы указать диапазон. Если диапазон, отображаемый ползунками, недостаточен, вы можете вручную ввести значения в поля ввода. Значения намеренно не ограничиваются текущим диапазоном данных. В поле со списком Входной массив используются значки , чтобы помочь вам различать массивы точечных данных и массивы данных ячеек .

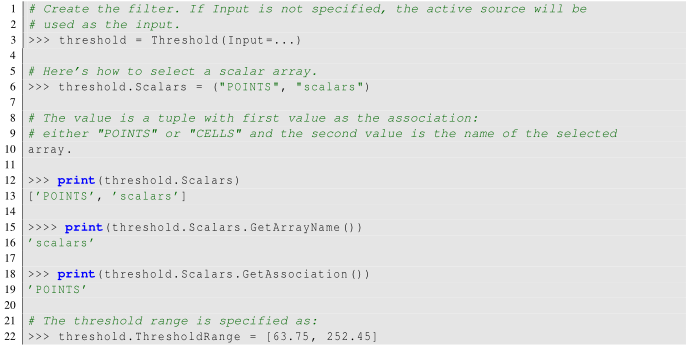

Порог в pvpython
