CAE Fidesys 9.0 Руководство пользователя

Пластина под действием ползучести

В данном примере рассматривается пластина под  действием ползучести.

Построение модели

1. Создайте прямоугольник.

На панели команд выберите модуль построения поверхностной геометрии (Режим — Геометрия, Объект — Поверхность, Действие — Создать).

Из списка геометрических примитивов выберите Прямоугольник.

Задайте параметры:

• Ширина: 1;

• Высота: 100;

• Z-плоскость.

Нажмите Применить.

2. Переместите созданный прямоугольник.

На панели команд выберите модуль построения поверхностной геометрии (Режим — Геометрия, Объект — Поверхность, Действие — Преобразовать).

Из списка геометрических примитивов выберите Переместить.

Задайте параметры:

• ID поверхности(ей): 1;

• Выбрать метод: Расстояние;

• Расстояние по Х: 0.5,

• Расстояние по Y: 50.

Нажмите Применить.

Построение сетки

1. Создайте сетку для прямоугольника.

На панели команд выберите модуль построения поверхностной сетки (Режим — Сетка, Объект — Поверхностная, Действие — Построение сетки).

Укажите следующие параметры:

• Выберите схему построения сетки: Автоматическая;

• Выбор поверхностей: 1.

Нажмите Применить схему.

Нажмите Построить сетку.

Задание материала и свойств блока

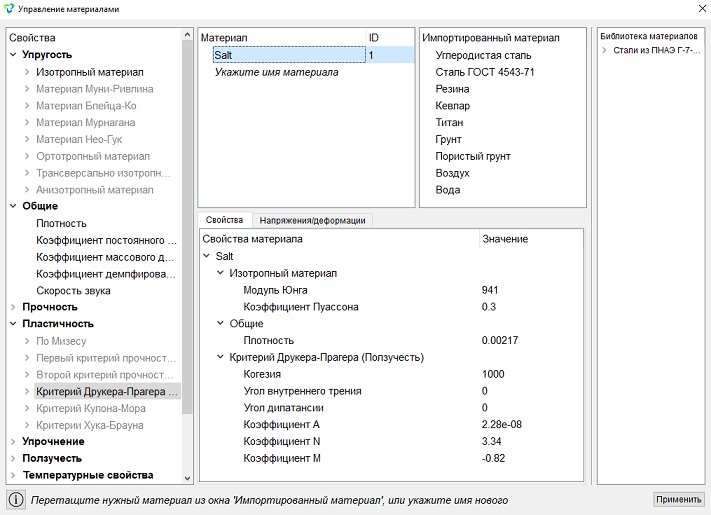

1. На панели команд выберите модуль задания свойств материала (Режим — Материал, Объект — Управление материалами).

Укажите имя материала Salt. Перетащите из левой колонки надпись Изотропный материал в колонку Свойства материала. Задайте следующие параметры:

• Модуль Юнга: 941;

• Коэффициент Пуассона: 0.3.

В окне слева перейдите в раздел Общие и перетащите Плотность в окно Свойства материала. Введите значение:

• Плотность: 0.00217.

Далее, перейдите в раздел Пластичность. Перетащите Критерий Друкера-Прагера (Ползучесть) в окно Свойства материала. Введите значения:

• Угол дилатансии: 0;

• Когезия: 1000;

• Угол внутреннего трения:  0;

• Коэффициент A: 2.28e-08;

• Коэффициент N: 3.34;

• Коэффициент M: -0.82.

Нажмите Применить.

Закройте окно Управление материалами.

2. Создайте блок одного типа материала.

На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Добавить сущность в блок).

Задайте следующие параметры:

• ID блока: 1;

• Список сущностей: Поверхность;

• ID объекта(ов): 1 (или all).

Нажмите Применить.

3. Задайте параметры блока.

На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).

Задайте следующие параметры:

• ID блока(ов): 1;

• Категория: Плоскость;

• Материал: Salt;

• Система координат: Глобальная декартова;

• Порядок: 2.

Нажмите Применить.

Задание граничных условий

1. Закрепите кривую 3 в направлении Y.

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Перемещение, Действие — Создать).

Задайте следующие параметры:

• Список сущностей: Кривая;

• ID объекта(ов): 3;

• Степени свободы: Y.

Нажмите Применить.

2. Закрепите кривую 2 в направлении X.

Задайте следующие параметры:

• Список сущностей: Кривая;

• ID объекта(ов): 2;

• Степени свободы: X.

Нажмите Применить.

3. Приложите давление.

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Давление, Действие — Создать).

Задайте следующие параметры:

• Список сущностей: Кривая;

• ID объекта(ов): 1;

• Значение: 20.

Нажмите Применить.

Запуск расчёта

1. Задайте тип задачи, которую требуется решить.

На панели команд выберите модуль настройки расчёта (Режим — Настройки расчёта, Настройки расчёта — Статический, Статический — Общие).

Задайте следующие параметры расчета:

• Размерность: 2D;

• Тип плоской задачи: Плоское деформированное состояние;

• Модель: Упругость, Пластичность;

• Задать число шагов статического нагружения;

• Число шагов нагружения: 50;

• Задать настройки нелинейного решателя:

- Мин. число подшагов нагружения: 10;

- Макс. число подшагов нагружения: 1000000;

- Макс. число итераций: 1000;

- Точность: 1е-3;

- Целевое число итерация: 5;

- Убрать флажок с Линейный поиск.

Нажмите Применить.

Нажмите Начать расчёт.

2. В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.

3. В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".

Анализ результатов

1. Откройте файл с результатами. Это можно сделать тремя способами.

• Нажмите Ctrl+E.

• В главном меню выберите Расчёт → Открыть результаты.

• На панели команд выберите Результаты (Режим — Результаты, Результаты — Открыть результаты).

Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта.

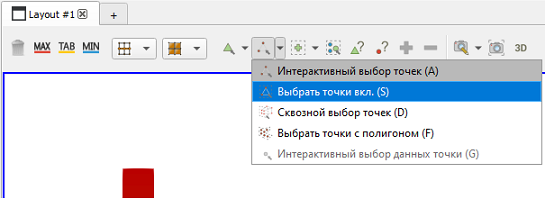

2. Выделите любую точку на поверхности с помощью инструмента Выбрать точки.

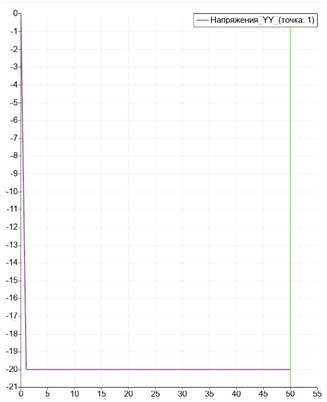

3. Постройте график от времени для этой точки. Выберите Меню -Фильтры - Алфавитный указатель - Построить выделенное в зависимости от времени. Нажмите Применить. В качестве поля для отображения на графике выберите Напряжения YY.

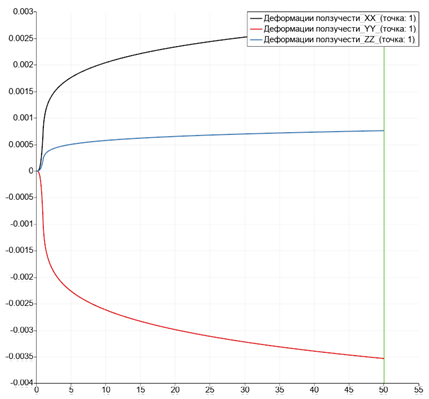

Также с помощью того же фильтра на одном графике можно построить Деформации ползучести XX, Деформации ползучести YY, Деформации ползучести ZZ:

Использование консольного интерфейса

Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.

Скрипт для пошагового примера
