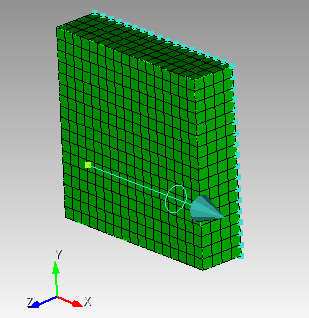

Рассматривается задача с закрепленной в узле силой. При этом узел находится вне основной модели. Геометрическая модель задачи: параллелепипед со сторонами 1*1*0,25. Граничные условия представлены на картинке, в свободном от основной модели узле приложена сила Fх = 150000000. Одна из сторон модели жестко закреплена. Параметры материала E = 2e11 psi , ν = 0.3.
1. Создайте параллелепипед.
На панели команд выберите модуль построения объёмной геометрии (Режим — Геометрия, Объект — Объём, Действие — Создать).
Из списка геометрических примитивов выберите Параллелепипед.
Задайте следующие параметры:
X (ширина): 1;
Y (высота): 1;
Z (глубина): 0.25.
Нажмите Применить.
1. Создайте сетку для параллелепипеда. На панели команд выберите модуль построения объемной сетки (Режим — Сетка, Объект – Объемная, Действие – Интервалы).
Из выплывающего списка выберите Автоматический размер.
Выбор объемов: 1;
Авторазмер: 5.
Нажмите Задать размер.
Нажмите Построить сетку.

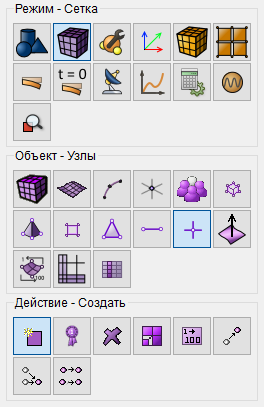

2. Создайте отдельно расположенный узел. На панели команд выберите модуль построения узловой сетки (Режим — Сетка, Объект — Узловая, Действие — Создать).
Введите координаты:
Координата X: 0;
Координата Y: 0;
Координата Z: 0.4;
Уберите галочку: Присвоить узел геометрии.
Нажмите Применить.

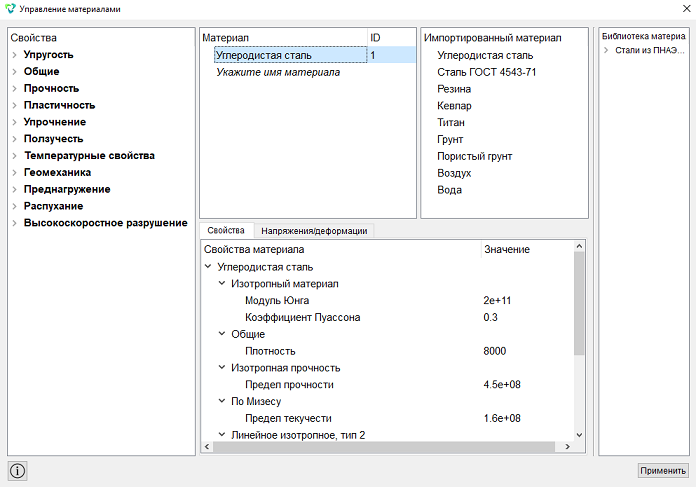

1. Задайте материал. На панели команд выберите модуль задания свойств материала (Режим — Материал, Объект — Управление материалами.
Из правой колонки перетащите материал Углеродистая сталь в колонку Материал.
Нажмите Применить.
Закройте окно Управление материалами.
2. Создайте первый блок для параллелепипеда. На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Добавить сущность в блок).
Задайте следующие параметры:
ID блока: 1;
Список сущностей: Объем;
ID объекта(ов): 1.
Нажмите Применить.
3. Создайте второй блок для отдельного узла. На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Добавить сущность в блок).
Задайте следующие параметры:
ID блока: 2;
Список сущностей: Узел;
ID объекта(ов): 1621 (или нажмите на нужный узел).
Нажмите Применить.
4. Задайте параметры для первого блока.
На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).
Задайте следующие параметры:
ID блока(ов): 1;
Категория: Объемное тело;
Материал: Углеродистая сталь;
Система координат: Глобальная декартова;
Порядок: 1.
Нажмите Применить.
5. Задайте параметры для второго блока.
На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).
Задайте следующие параметры:
ID блока(ов): 2;
Категория: Точка.
Нажмите Применить.
1. Закрепите поверхность 2 по всем перемещениям и вращениям.
На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Перемещение, Действие — Создать).
Задайте следующие параметры:
Список сущностей: Поверхность;
ID объекта(ов): 2;
Степени свободы: Закрепить все.
Нажмите Применить.
2. Задайте силу в свободном узле 1621.
На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Точечная сила, Действие — Создать).
Задайте следующие параметры:
Список сущностей: Узел;
ID объекта(ов): 1621;
Сила: 150000000;
Направление: 1 0 0.
Нажмите Применить.
3. Задайте связь между свободным узлом и ближайшей поверхностью.
На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Связи, Действие — Создать).
Задайте следующие параметры:
Из выпадающего списка выберите: Выбор главной и побочной сущностей;
Главная сущность - Список сущностей: Узел;
ID объекта(ов): 1621;
Побочная сущность - Список сущностей: Поверхность;
ID объекта(ов): 1;
Из выпадающего списка выберите: Расстояние между сущностями.
Нажмите Применить.
1. Задайте тип задачи, которую требуется решить.
На панели команд выберите модуль настройки расчёта (Режим — Настройки расчета, Настройки расчета — Статический, Статический — Общие).
Выберите:
Размерность: 3D;
Модель: Упругость.
Нажмите Применить.
Нажмите Начать расчет.
2. В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.
3. В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".
1. Откройте файл с результатами. Это можно сделать тремя способами.
Нажмите Ctrl+E.
В главном меню выберите Расчёт → Открыть результаты.
На панели команд выберите Результаты (Режим — Результаты, Результаты — Открыть результаты).
Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта.

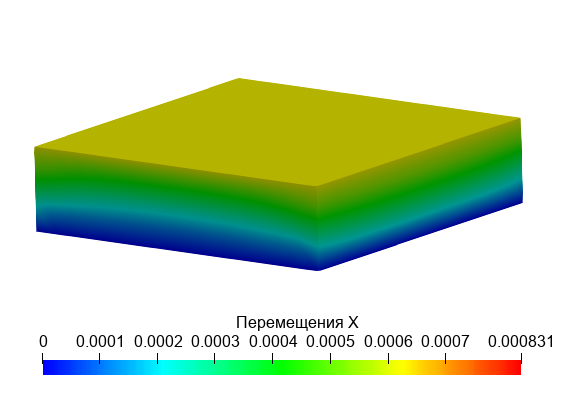

2. На верхней панели выберите данные результата расчета для отображения. Из первого выпадающего списка выберите Перемещения, из второго – Х.
Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.
