Определение эффективных механических характеристик для куба однородного изотропного материала

Построение геометрии

1. Создайте куб.

На панели команд выберите модуль построения объёмной геометрии (Режим — Геометрия, Объект — Объём, Действие — Создать).

Из списка геометрических примитивов выберите Параллелепипед.

Задайте следующие параметры:

X (ширина): 1.

Нажмите Применить.

Построение сетки

1. Создайте квадратную сетку для модели. На панели команд выберите модуль построения объемной сетки (Режим — Сетка, Объект – Объемная, Действие – Построение сетки).

Из выплывающего списка выберите Отображение.

Задайте следующие параметры:

Выбор объемов: 1.

Нажмите Применить схему.

2. Создайте сетку.

На панели команд выберите модуль построения объемной сетки (Режим — Сетка, Объект — Объемная, Действие — Интервалы).

Из выплывающего списка выберите Задать размер.

Задайте следующие параметры:

Выбор объемов: 1;
Примерный размер: 0.5.

Нажмите Применить.

Нажмите Построить сетку.

Задание материала и свойств блоков

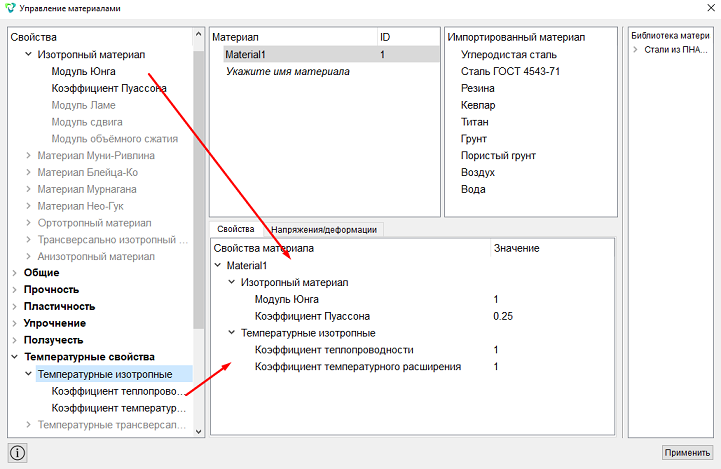

1. Задайте материал. На панели команд выберите модуль задания свойств материала (Режим — Материал, Объект — Управление материалами).

В колонке "Материал" введите имя материала Material1.

Нажмите Применить.

В колонке Свойства материала выберите созданный материал, после чего перетащите к нему нужные свойства из левой колонки.

Перетащите свойства и укажите их значение:

Модуль Юнга: 1;
Коэффициент Пуассона: 0.25;
Коэффициент теплопроводности: 1;
Коэффициент температурного расширения: 1.

Нажмите Применить.

Закройте окно Управление материалами.

2. Создайте блок для модели. На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Добавить сущность в блок).

Задайте следующие параметры:

Список сущностей: Объем;
ID объекта(ов): 1.

Нажмите Применить.

3. Задайте параметры блока.

На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).

Задайте следующие параметры:

ID блока(ов): 1;
Категория: Объемное тело;
Материал: Material1;
Система координат: Глобальная декартова;
Порядок: 2.

Нажмите Применить.

Запуск на расчет

1. Задайте тип задачи, которую требуется решить.

На панели команд выберите модуль настройки расчёта (Режим — Настройки расчета, Настройки расчета — Эффективные свойства, Эффективные свойства — Общие).

Выберите:

Размерность: 3D;
Тип ГУ: Непериодические;
Модель: Упругость.

Нажмите Применить.

Нажмите Начать расчет.

2. В появившемся окне выберите директорию, в которой будет сохранён результат.

3. В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".

Анализ результатов

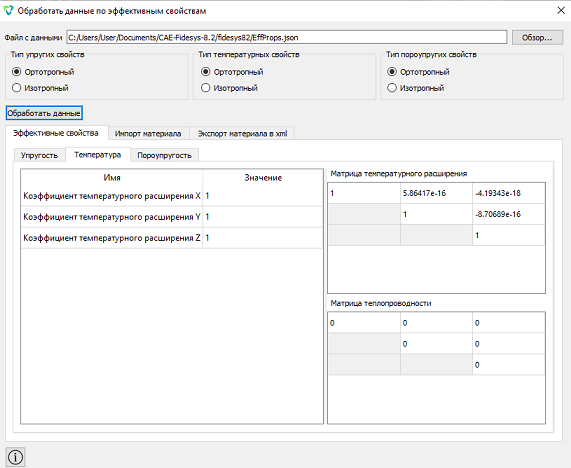

1. Ознакомьтесь с результатами в появившемся окне Обработать данные по эффективным свойствам.

Использование консольного интерфейса

Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.

Скрипт для пошагового примера
