CAE Fidesys 9.0 Руководство пользователя

Пошаговый пример с удлинением стержня

Статический расчет удлинения стержня под действием изменениям температурной среды.

Построение геометрии

1. Создайте параллелепипед.

На панели команд выберите модуль построения объёмной геометрии (Режим —  Геометрия, Объект —  Объём, Действие —  Создать).

Из списка геометрических примитивов выберите Параллелепипед.

Задайте следующие параметры:

• X (ширина): 1;

• Y (высота): 0.01;

• Z (глубина): 0.01.

Нажмите Применить.

Построение сетки

1. Создайте сетку для всей модели. На панели команд выберите модуль построения объемной сетки (Режим — Сетка, Объект - Объемная, Действие – Интервалы).

Из выплывающего списка выберите: Автоматический размер.

• Выбор объемов: 1;

• Авторазмер: 5.

Нажмите Задать размер.

Нажмите Построить сетку.

Задание материала и свойств блоков

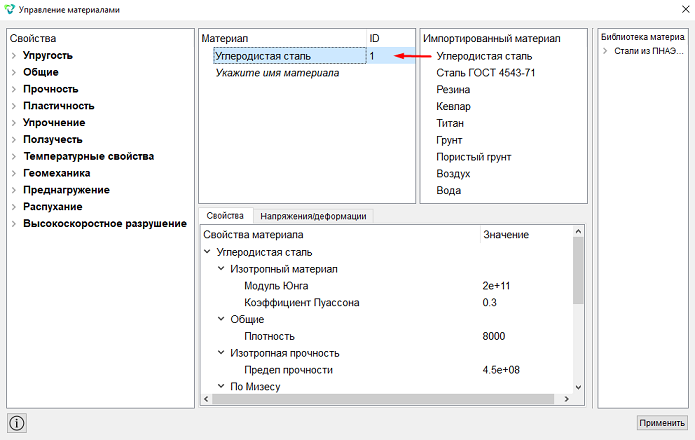

1. Задайте материал. На панели команд выберите модуль задания свойств материала (Режим — Материал, Объект — Управление материалами).

В колонке "Импортированный материал" дважды нажмите на Углеродистая сталь.

Нажмите Применить.

Закройте окно Управление материалами.

2. Создайте блок. На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Добавить сущность в блок).

Задайте следующие параметры:

• Список сущностей: Объём;

• ID объекта(ов): 1.

Нажмите Применить.

3. Задайте параметры для блоков.

На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).

Задайте следующие параметры:

• ID блока(ов): 1;

• Категория: Объемное тело;

• Материал: Углеродистая сталь;

• Система координат: Глобальная декартова;

• Порядок: 2.

Нажмите Применить.

Задание граничных условий

1. Закрепите торцевую часть параллелепипеда вдоль оси X.

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Перемещение, Действие — Создать).

Задайте следующие параметры:

• Список сущностей: Поверхность;

• ID объекта(ов): 4;

• Степени свободы: Х.

Нажмите Применить.

2. Сделайте закрепление модели по оси Y.

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Перемещение, Действие — Создать).

Задайте следующие параметры:

• Список сущностей: Поверхность;

• ID объекта(ов): 3;

• Степени свободы: Y.

Нажмите Применить.

3. Сделайте закрепление модели по оси Z.

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект - Перемещение, Действие - Создать).

Задайте следующие параметры:

• Список сущностей: Поверхность;

• ID объекта(ов): 2;

• Степени свободы: Z.

Нажмите Применить.

4. Задайте температуру на всей модели.

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Температура, Действие — Создать).

Задайте следующие параметры:

• Список сущностей: Объем;

• ID объекта(ов): 1;

• Значение: 400.

Нажмите Применить.

Запуск на расчет

1. Задайте тип задачи, которую требуется решить.

На панели команд выберите модуль настройки расчёта (Режим  — Настройки расчета, Настройки расчета — Статический, Статический —  Общие).

Выберите:

• Размерность: 3D;

• Модель: Упругость;

• Модель: Теплопроводность.

Нажмите Применить.

2. Задайте температуру окружающей среды.

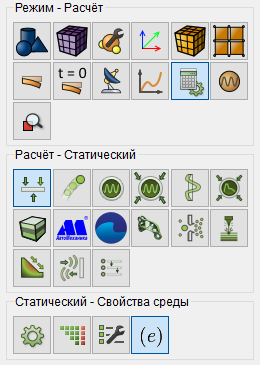

На панели команд выберите модуль настроек расчёта (Режим — Настройки расчета, Настройки расчета — Статический, Статический — Свойства среды).

• Температура: 300.

Нажмите Применить.

Нажмите Начать расчет.

3. В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.

4. В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".

Анализ результатов

1. Откройте файл с результатами. Это можно сделать тремя способами.

• Нажмите Ctrl+E.

• В главном меню выберите Расчёт → Открыть результаты.

• На панели команд выберите Результаты (Режим — Результаты, Результаты — Открыть результаты).

Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта.

2. Проверьте изменение длины стержня. На верхней панели выберите: Перемещения → X.

Данный результат можно получен по формуле:

Где:

• l- длина тела при начальной температуре;

• l'- длина тела при изменении температуры;

• α - коэффициент интенсивности напряжений;

• t - температура тела;

• t' - температура среды.

Использование консольного интерфейса

Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.

Скрипт для пошагового примера
