Рассматривается задача вращения диска вокруг его оси с постоянной угловой скоростью 1 с-1.
1. Cоздайте первый круг радиусом 100.
На панели команд выберите модуль построения поверхностной геометрии (Режим — Геометрия, Объект — Поверхность, Действие — Создать).
Из списка геометрических примитивов выберите Круг.
Задайте размеры:
Радиус: 100;
Расположение: Z-плоскость.
Нажмите Применить.
2. Создайте второй круг радиусом 170.
На панели команд выберите модуль построения поверхностной геометрии (Режим — Геометрия, Объект — Поверхность, Действие — Создать).
Из списка геометрических примитивов выберите Круг.
Задайте размеры:
Радиус: 170;
Расположение: Z-плоскость.
Нажмите Применить.
3. Вычтите первый круг из второго.
На панели команд выберите модуль построения поверхностной геометрии (Режим - Геометрия, Объект - Поверхность, Действие - Логические операции).
Из списка операций выберите Вычесть.
Задайте следующие параметры:
ID поверхности(ей): 2 (поверхности, из которых будут вычтены другие поверхности);
ID поверхности(ей): 1 (поверхности, которые будут вычтены).
Нажмите Применить.
4. Создайте объем методом протяжки поверхности.
На панели команд выберите модуль построения объёмной геометрии (Режим — Геометрия, Объект — Объем, Действие — Создать).
Из списка геометрических примитивов выберите Протяжка.
ID поверхности(ей): all;
Перпендикуляр;
Расстояние: 10.
Нажмите Применить.
1. На панели команд выберите модуль построения объемной сетки (Режим — Сетка, Объект — Объемная, Действие — Интервалы).
Укажите степень измельчения сетки:
Выберите из выпадающего списка: Автоматический размер;
Выбор объемов: 2.
Нажмите Задать размер.

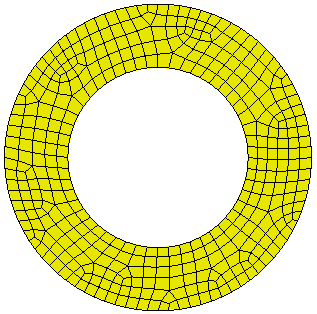

Нажмите Построить сетку.
1. На панели команд выберите модуль задания свойств материала (Режим — Материал, Объект — Управление материалами).
Перетащите "Углеродистая сталь" из колонки "Импортированный материал" в окно "Материал".
Нажмите Применить.
Закройте окно Управление материалами.
2. Создайте блок.
На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Добавить сущность в блок).
Задайте следующие параметры:
ID блока: 1;
Список сущностей: Объем;
ID объекта(ов): 2.
Нажмите Применить.
3. Задайте параметры блока.
На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).
Задайте следующие параметры:
ID блока(ов): 1;
Категория: Объемное тело;
Материал: Углеродистая сталь;
Система координат: Глобальная декартова;
Порядок: 1.
Нажмите Применить.
1. Закрепите модель по оси Y.
На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Перемещение, Действие — Создать).
Задайте следующие параметры:
Список сущностей: Поверхность;
ID объекта(ов): 5;
Степени свободы: Z, Вокруг X, Вокруг Y.
Нажмите Применить.
2. Задайте угловую скорость.

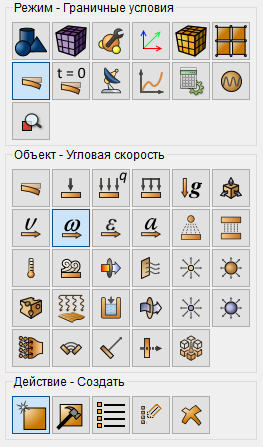

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Угловая скорость, Действие — Создать).
Задайте следующие параметры:
Список сущностей: Объем;
ID объекта(ов): 2;
Направление по Z: 1.
Нажмите Применить.
1. Задайте тип задачи, которую требуется решить.
На панели команд выберите модуль настройки расчёта (Режим — Настройки расчёта, Настройки расчёта — Статический, Статический — Общие).
Выберите:
Размерность: 3D;
Модель: Упругость.
Нажмите Применить.
Нажмите Начать расчет.
2. В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.
3. В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".
1. Откройте файл с результатами. Это можно сделать тремя способами.
Нажмите Ctrl+E.
В главном меню выберите Расчёт → Открыть результаты.
На панели команд выберите Результаты (Режим — Результаты, Результаты — Открыть результаты).
2. Для постпроцессорного анализа перейдите в окно FidesysViewer.

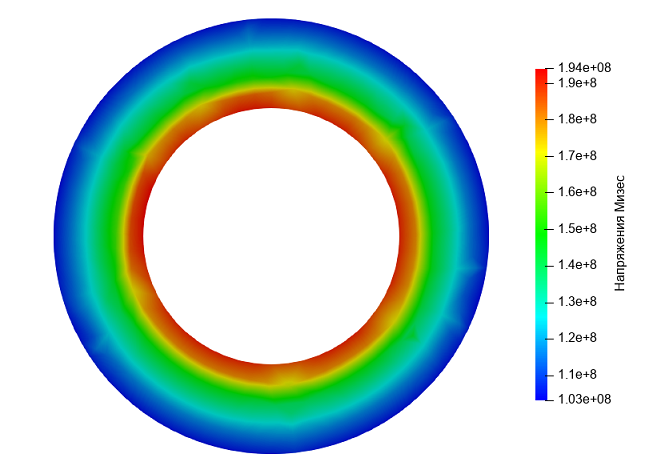

3. На верхней панели выберите данные результата расчета для отображения. Из первого выпадающего списка выберите Напряжения, из второго – Мизес, из третьего – Поверхность.
4. На панели просмотра шагов установите шаг 1. Вы должны увидеть изображение
в начальном состоянии. Далее, нажмите на Воспроизведение
.
Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.
