Создание сетки в ITEM

Панель создания сеток отличается от других панелей Fidesys. Ошибки при построении могут возникнуть из за множества других проблем. Многие из них возникают из-за неправильной очистки или представления геометрии. Другие проблемы могут быть вызваны некорректным заданием интервалов, или выбором неверной схемы. В отличие от предложения определенных операций. как это происходит на других панелях, на панели построения сеток будут предложены возможные варианты решений, зависящих от информации об ошибке в выходном окне. Каждое из этих решений может потребовать от пользователя серьезной работы, или возвращения к другим контрольным панелям. Для открытия соответствующей контрольной панели, нужно выбрать в контекстном меню по правому клику пункт Показать командную панель. Для удобства здесь описаны общие решения и контрольные панели, к которым они относятся. А также даны ссылки на дополнительную информацию.

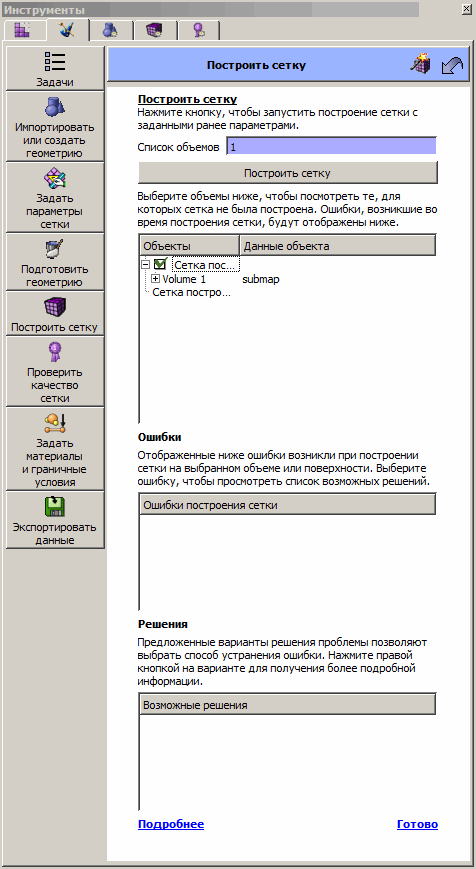

Рис. 1. - Панель построения сеток

Решения для сеток

Объем недостаточно разбит. Может потребоваться дальнейшее разбиение.

Диагностика: Это предложение появляется, если выбрать схему для построения автоматически не удалось. Существует много причин по которым это могло произойти. Проверьте, разбит ли объем на части пригодные для построения сетки. Для объемов, на которых будет использован алгоритм развертки, это значит, что на них должна быть одна целевая поверхность.

Действие: Сделайте правый клик на этом решении и выберите пункт Показать панель команд, после чего откроется панель с опциями по разбиению. Также, можно вернуться на панель разбиения.

Справка:
Разбиение геометрии - объяснение диагностики и решений проблем с разбиением геометрии.
Примеры разбиения содержат некоторые советы.
Документация по разрезанию (разрез) содержит синтаксис команд, используемых в Fidesys.
Схема сетки должна быть установлена вручную

Диагностика: Это предложение появляется, если выбрать схему автоматически не удалось, проверка на соответствие интервалов и их распределение не удалась. Установка схемы вручную может помочь справиться с некоторыми из этих ошибок. Также может помочь установка исходной и целевой поверхностей вручную.

Действие: Объемные схемы могут быть установлены на соответствующей панели. Панель Установка исходной и целевой поверхностей может быть использована для установки целевых и исходных поверхностей.

Справка:
Выявление областей, пригодных для развертки - объяснение алгоритмов нахождения данных областей.
Построение сетки на геометрии содержит предложения по построению сеток на сложных моделях.
Примеры разбиения содержит примеры, где схемы устанавливаются вручную.
Схемы построения сеток - обзор всех имеющихся схем.
Размер сетки или количество интервалов в объеме должно быть изменено.
Диагностика: Это предложение появляется оп многим причинам: выбрать схему автоматически не удалось, проверка на соответствие интервалов и их распределение не удалась неверное соотношение края к поверхности, неверное количество интервалов на замкнутой кривой. В этом случае может потребоваться явное задание интервалов
Действие: Размер интервалов может быть задан на панели задания параметров модели.
Справка:
Назначение интервалов содержит сведения о различных способах задания интервалов в программе
Bias, Dualbias - описание создания сеток Bias.
Контроль качества сеток - описание распространения смещений.
Примеры разбиения содержит примеры, где интервалы для сетки задаются вручную.
Адаптивность сетки и функции размерности - описание использования этих функций в программе.
Соединение кривых или поверхностей для удаления особенностей может быть необходимым.

Диагностика: Это предложение появляется если выбрать схему автоматически не удалось. Когда в модели содержатся малые объекты (кривые, поверхности) которые необходимо соединить с прилегающими объектами. Или в ней есть детали не являющиеся необходимыми для анализа. Соединение кривых или поверхностей не влияет на исходную геометрию.

Действие: Панели удаления малых объектов или принудительного применения развертки могут содержать возможные решения. Панели изменения кривых/поверхностей используются для соединения или удаления виртуальной геометрии соответственно. .

Справка:

Удаление малых особенностей содержит описание имеющегося для этого функционала.
Принудительная развертка - описание применения данного алгоритма, с использованием виртуальной геометрии.
Составные кривые - описание возможностей соединения кривых.
Составные поверхности - описание возможностей соединения поверхностей.
Пример разбиения № 7 использование составных кривых для улучшения качества сетки
Примеры использования основных инструментов примеры использования составной геометрии.
Может потребоваться стягивание кривых, углов, поверхностей.

Диагностика: Это предложение появляется если выбрать схему автоматически не удалось. Стягивание поверхности представляет собой ее разделение и соединение с соседними поверхностями.

Действие: На панели удаления малых объектов могут быть найдены варианты для поверхностей и кривых для стягивания. Для стягивания углов, поверхностей, кривых. вершин используются соответствующие панели.

Справка:
Удаление малых особенностей содержит описание имеющегося для этого функционала.
Стягивание углов - описание выполнения этой операции
Стягивание кривых - описание выполнения этой операции
Стягивание поверхностей - описание выполнения этой операции.
Может потребоваться удаление лишних кривых/поверхностей для упрощения геометрии.

Диагностика: Это предложение появляется если выбрать схему автоматически не удалось. Удаление лишних объектов может улучшить качество сетки.

Действие: Возможные варианты для удаления могут быть найдены на панели удаления малых особенностей. Также для этого могут быть использованы панели модификации объектов.

Справка:
Удаление малых особенностей содержит описание имеющегося для этого функционала.
Удаление геометрических особенностей - описание синтаксиса команд для удаления лишней геометрии (вершин, поверхностей и т.д.).
Настройка геометрии - описание синтаксиса имеющихся команд.
Примеры использования основных инструментов содержит примеры упрощения модели.
Сглаживание сетки может улучшить её качество.

Диагностика: Это предложение появляется если были созданы элементы плохого качества, например при создании "вывернутых" элементов, с отрицательным якобианом. В некоторых случаях сглаживание сетки может помочь улучшить ее качество.

Действие: В зависимости от типа геометрии (поверхность, объем), опции сглаживания будут доступны на соответствующих панелях. Также, может быть использована панель проверки сетки, для оценки качества сетки.

Справка:
Сглаживание сетки - описание имеющихся схем для сглаживания и их использования.
Проверка сетки - описание использования метрик качества и советы по сглаживанию сетки.
Оценка качества сетки - описание различных имеющихся метрик качества.
Может потребоваться удаление сетки с объекта и дальнейшее его разбиение.

Диагностика: Это предложение возникает, если были созданы элементы плохого качества. Создание сетки может быть очень итеративным процессом. Иногда приходится удалять построенную сетку и использовать другие схемы, размеры элементов. Иногда требуется дальнейшее разбиение и модификация геометрии, для построения хорошей сетки.

Действие: Для удаления сетки ее можно выделить в графическом окне и выбрать пункт Удалить сетку в контекстном меню. Также, сетку можно удалить на любой контрольной панели сеток/объектов.

Справка:
Удаление сетки - описание синтаксиса команд по удалению сетки.
Изменение типов вершин позволит построить сетку на поверхности (в объеме).

Диагностика: Это предложение появляется, когда при построение сетки не удалось присвоить корректные типы вершин для поверхностей с заданной или кусочно-заданной схемой разбиения.

Действие: Изменить типы вершин можно на панели Сетка-Поверхностная-Построение сетки-Метод отображений (расширенный).

Справка:
Типы вершин на поверхности - описание способов изменения типа вершин .
