Принудительное проведение протяжки

В некоторых случаях одной декомпозиции недостаточно для обеспечения необходимой топологии для последующего построения сетки методом протяжки. Функция принудительного проведения протяжки обеспечивает топологию для корректировки модели с целью построения на ней сетки по схеме Протяжка на основе заданного множества исходных и целевых поверхностей. Пары источник-цель могут быть заданы вручную пользователем или определены с помощью алгоритма принудительного проведения протяжки. Все поверхности между поверхностями- источниками и поверхностями-целями называются связывающими поверхностями. Связующие поверхности должны иметь

возможность построения на них регулярной или кусочно-регулярной сетки, чтобы алгоритм был успешным. Существуют различные топологические конфигурации, которые могут препятствовать построению регулярной или кусочно-регулярной сетки на связывающих поверхностях.

Диагностика: Сначала определяется наличие малых кривых. Малые кривые не обязательно будут приводить к топологии, которая не может быть разбита по схеме Регулярная или Кусочно-регулярная сетка, но часто обеспечивают принудительное использование слишком мелких элементов, что ухудшает качество сетки, поскольку образуется резкий переход от малого к большому размеру элемента. Затем проверяются внутренние углы каждой поверхности, на их отличие от 90 градусов. Поскольку отклонение от 90 градусов приводит к увеличению времени классификации углов для построения Регулярной или Кусочно-Регулярной сетки на поверхности. Если любая из этих проверок определит потенциальные проблемы, то они высвечиваются и предлагаются методы их решения.

Решение: Если проверка находит проблемные поверхности, ITEM будет анализировать эти поверхность и предлагать методы их решения. Наиболее часто предлагаемое решение - это сращевание поверхности с одной из соседних. Мастер -инструменты ITEM будут анализировать соседние поверхности, чтобы решить, какая комбинация поверхностей будет наилучшей для решения проблемы. Для устранения плохих внутренних углов подбирается такая соседняя поверхность, чтобы после сращивания новые внутренние углы были наиболее близкие к 90 градусам. Другой критерий при поиске поверхности для сращивания - это двугранный угол (угол, образованный этими поверхностям). Приоритетной считается та поверхность, с которой двугранный угол близок к 180 градусам. На основе этих критериев выбирается поверхность для сращивания. На Рис. 1 показана геометрическая модель до и после запуска принудительного исправления геометрии. Верх и низ цилиндра были выбраны в качестве исходной и целевой поверхностей, соответственно, при построении сетки по схеме Протяжка.

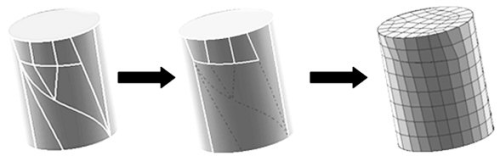

Рис. 1 - Пример принудительного исправления геометрии путем сращивания поверхностей для построения объемной сетки по схеме Протяжка.
