Преобразование сетки из тетраэдров в сетку из гексаэдров

Область применения: объемы.

Краткая характеристика: Построение сетки путем преобразования существующей сетки из элементов-тетраэдров в соответствующую сетку из гексаэдров (thex).

Используемая команда:

thex volume <range>

Пояснения: Приведенная выше команда разделяет каждый элемент сетки из тетраэдров, построенной в указанном объеме, на четыре гексаэдра, как это показано на Рис. 1. Разделение каждой грани и каждого ребра выполняется посредине; при формировании гексаэдров используется центр тетраэдра.

При преобразовании сетки в объемах, подвергнутых слиянию, эта команда должна применяться одновременно для всех объемов (т.е. преобразование должно осуществляться одной командой). В противном случае сетки на общих поверхностях будут некорректными. Пример преобразования сетки, построенной на цилиндре, представлен на Рис. 2.

Рис. 1 - Разделение тетраэдра на четыре гексаэдра

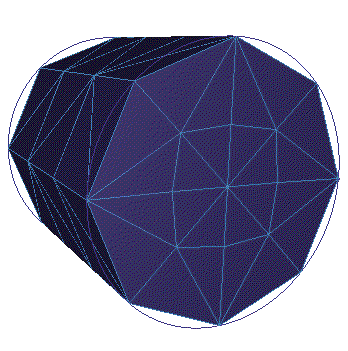

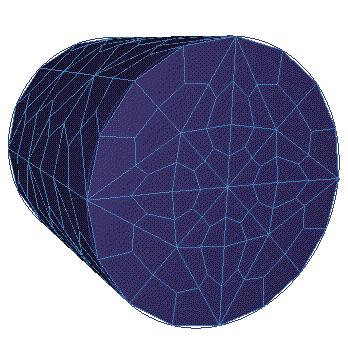

Рис. 2 - Исходная сетка из тетраэдров (сверху) и полученная на ее основе сетка из гексаэдров (снизу)
