CAE Fidesys 6.0 Руководство пользователя

Функция калибровки Источника Калибровки

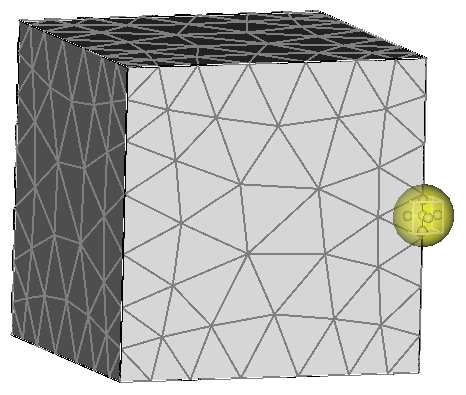

В мае 2020 года CAE Fidеsys представила интуитивно понятный метод добавления функции калибровки в рабочий процесс тетраэдрической сетки. Этот метод помещает графический эллипсоид на модель, позволяя пользователю изменять геометрию и параметры размера сетки эллипсоида, тем самым влияя на влияние функции калибровки на сетку.

Доступные команды

select  [sizing_source <ids>] [{add|remove}]

create sizing_source id ellipsoid [location <options>] \

[radius <xval> <yval> <zval>] [axis <options>] [size <value>] growth_factor <value>]

delete sizing_source id <value>

modify sizing_source id ellipsoid [location <options>] \

[radius <xval> <yval> <zval>] [axis <options>] [size <value>] growth_factor <value>]

sizing_source visibility {on|off}

Возможный рабочий процесс с использованием графического интерфейса

Создайте исходный эллипсоид размера

• Перейдите к кнопкам "Источники размера":

  • Выберите режим - Сетка.

  • Выберите источники размера объектов.

  • Выберите Действие - Создать источник функции калибровки.

• Завершите диалоговое окно командной панели:
  • Нажатие на кнопки Location или Axis запустит дополнительные диалоговые окна для точного определения местоположения и управления эллипсоидом.

Прикрепите эллипсоид(ы) источника калибровки к объему(объемам)

После создания исходных эллипсоидов калибровки следующим шагом является назначение этих функций калибровки объемам. Простое создание источников размеров не повлияет на создание сетки. Для того чтобы эти источники калибровки действовали как функции калибровки, источники должны быть прикрепленным (или назначенным) к объемам.

• Выберите Действие - Прикрепите источник функции Определения размера
• Выберите переключатель Добавить объем(-ы)
• Выберите объем(-ы), которые будут использовать функции калибровки источника калибровки
• Нажмите Применить

Примечание: Используйте эту же панель команд, чтобы удалить связь между функциями изменения размера источника и объемами. Выберите переключатель Удалить объем(-ы) и нажмите Применить .

Установите схему задания сетки на объеме на тетраэдрическую сетку и создайте сетку

Как только источники размеров будут созданы и назначены объемам, создайте сетку объемов с помощью CAE Fides.

объем <n> схема tetmesh

объем сетки <n>

Изменение функции калибровки источника калибровки

Существующий источник калибровки может быть изменен одним из нескольких методов:

• Из командной строки CAE Fidesys.

• Из командной панели Изменить размер функции Источника.

• Со страницы Свойств.

Выбор источника калибровки

Пользователи могут выбрать источник калибровки несколькими способами:

• Из командной строки.

select sizing_source <id>

• Из дерева моделей.

• Используя фильтр выбора на панели инструментов, затем нажмите на исходный объект размера.

• Из источника выбора размера на панели управления.

Изменение видимости источника калибровки

Видимость источника калибровки можно включать и выключать с панели инструментов.

Удаление объекта калибровки источника калибровки

Источник калибровки может быть удален несколькими способами:

• Из командной строки.

удалить идентификатор sizing_source <n>

• Из дерева модели, щелкнув источник размера, затем щелкните правой кнопкой мыши, чтобы отобразить контекстное меню.

• Из командной панели "Удаление источников размера"
  • Панель команд поддерживает удаление нескольких исходных объектов размера с помощью одной команды.

• В графическом окне, когда активен фильтр выбора источника размера и выбран источник размера

• С помощью клавиши Delete
  • После выбора исходного объекта калибровки в дереве модели или в графическом окне нажмите клавишу Delete на клавиатуре.
