Определение размера малых особенностей

Наименьший размер особенности - это значение, представляющее размер мельчайших деталей в объеме, которые пользователь хочет включить в окончательную сетку. Любые детали, которые меньше этого размера, должны быть удалены из модели перед завершением других шагов процесса построения сетки. Мелкие детали могут возникать по разным причинам. Иногда модель содержит лишние детали, которые пользователю не нужны. В других случаях при импорте создаются небольшие элементы, такие как дополнительные кривые, для учета несовпадающей топологии. В других случаях мелкие особенности являются результатом разрезов или других методов декомпозиции. В идеале должен быть минимальный порог, при котором пользователь решает оставить все детали выше заданного размера, а остальные удалить. Наименьший размер особенности используется для других диагностических инструментов, поэтому выбор подходящего размера элемента важен для других шагов в процессе создания сетки.

После нажатия кнопки Найти малые особенности CAE Fidesys перечисляет 10 ближайших пар вершина -вершина и вершина-кривая. Пары перечислены в окне от наименьшего к наибольшему. Чтобы увидеть больше пар, измените параметр поиска в поле ввода. Чтобы визуализировать каждую пару, пользователь может щелкнуть элемент правой кнопкой мыши и выбрать параметр Нарисовать пару с объемами . После определения наименьшего размера особенности пользователь может ввести его в поле редактирования в нижней части панели, и он будет использован в последующих расчетах. Пользователь также может щелкнуть правой кнопкой мыши одну из пар в списке и выбрать Использовать как наименьший элемент , чтобы заполнить поле редактирования в нижней части панели.

Почему в списке нет небольших зазоров между объемами?

Самая маленькая проверка функции - это поиск только по парам вершина-вершина и вершина-кривая в одном и том же объеме. Небольшие зазоры и несоосности не включены в этот список. Назначение небольшой панели диагностики функций - поиск особенностей, которые необходимо удалить перед построением сетки. Элемент - это объект, такой как небольшая кривая или поверхность ленты, который существует в одном объеме, который должен быть разбит сеткой. Разрыв или несовпадение - это два объекта, которые должны совпадать, но не совпадают из-за конвертации или других проблем. Зазоры и несовпадения могут не препятствовать созданию сетки в заданном объеме, но они препятствуют правильному отпечатыванию и сращиванию.

Настройки панелей Отпечатать / срастить, Срастить с точностью и перекрывающийся объем содержат диагностику, которая проверяет несовпадение. Цель этой диагностики - сделать печать и объединение объема с небольшими отклонениями.

Важно. Наименьший размер особенности используется в качестве метрики на странице допуска слияния, но он используется только для получения начальной оценки допуска слияния. Размер малой особенности и точность сращивания представляют разные показатели, и их не следует путать.

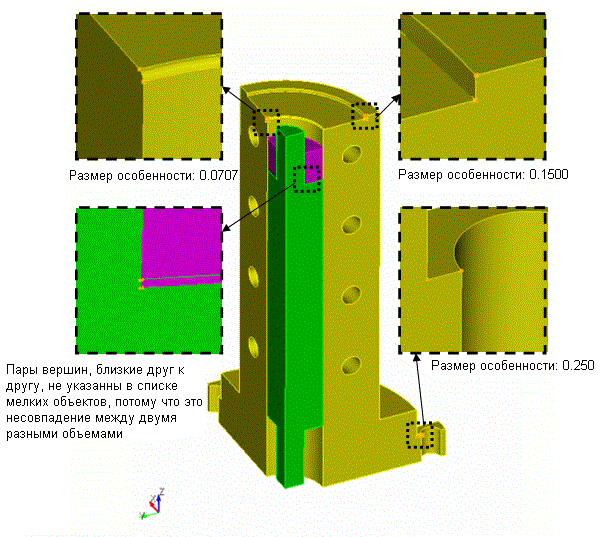

На Рисунке 1 диагностика малых особенностей обнаруживает малые особенности длиной 0,707, 0,15 и 0,25. Пользователь может решить, что самая маленькая функция, которую он или она хочет сохранить, - это размер 0,25. Если он установит размер небольшого элемента на 0,25, другие элементы будут отмечены как маленькие кривые и поверхности на странице «Малые особенности». Затем их можно удалить с помощью настроек и других команд очистки геометрии. Если он установит размер малой особенности на 0,707, ни один из элементов не будет отмечен как мелкий.

В дополнение к показанным функциям эта модель содержит две вершины, которые слегка смещены из-за проблем с перемещением геометрии. Почти совпадающие вершины не указаны в списке мелких объектов, потому что вершины лежат в разных объемах. Чтобы найти эти почти совпадающие вершины, пользователь должен использовать панель допуска слияния.

Рис. 1 Малые особенности и нахлест на модели
