Определение точности сращивания

Определение соответствующей точности сращивания для модели может быть важным для создания конформных сеток на некоторых моделях. Точность сращивания - это значение, которое определяет, на каком расстоянии разные объекты могут считаться одним и тем же объектом. Многие объекты не смогут объединиться из-за широко распространенных геометрических допусков или проблем с выравниванием, которые либо слишком сложны, отнимают много времени, либо даже невозможно решить. Указание допуска слияния, превышающего эти небольшие несоответствия, позволяет пользователю учитывать смещение геометрии. Но указание слишком большой точности сращивания может объединить функции, которые пользователь хочет сохранить, и, возможно, повредить модель. Идеальное значение точности сращивания должно быть меньше самого маленького элемента, но больше самого большого зазора или несоосности, которые нельзя устранить. Поскольку определение любой из этих функций не всегда является простой задачей, рабочий процесс ITEM предоставляет инструмент диагностики, предназначенный для помощи пользователю в поиске небольших несовпадений, которые могут привести к проблемам сращивания. Затем представлены возможные решения для устранения этих проблем или возможность изменить точность сращивания, чтобы игнорировать их.

Открытие панели для настройки точности сращивания

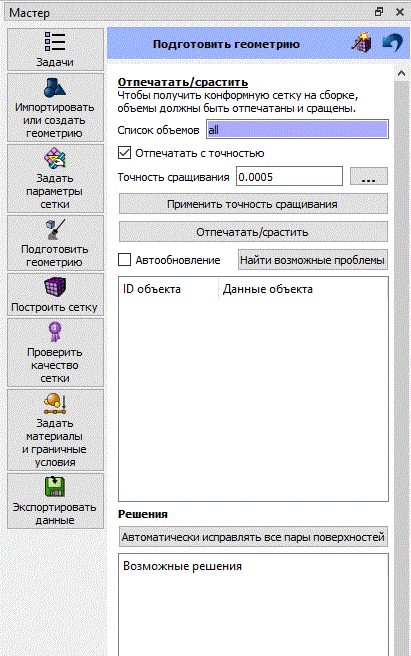

Чтобы открыть инструмент допуска слияния из мастера ITEM Wizard, нажмите Подготовка геометрии - Соединить объемы - Отпечатать и срастить. Затем нажмите кнопку с тремя точками рядом с полем ввода Точность сращивания.

Рис. 1 Как открыть панель Точность сращивания

Панель для настройки точности сращивания показана на следующем изображении.

Рис. 2 Панель диагностики точности сращивания

Оценка допуска слияния с малым размером элемента

Поскольку значение точности сращивания должно быть меньше самого маленького элемента в сетке, лучше всего начать с поиска размера малых особенностей и использования этого значения для создания оценки точности сращивания. Чтобы найти самую маленький элемент сборки, нажмите маленькую кнопку с тремя точками рядом с полем ввода для мелких функций.

Внимание: Проверка малых особенностей не обнаружит несовпадений между разными объемами - она будет отображать только пары вершина-вершина и пары вершина-кривая на одном и том же объеме. Размер малой особенности используется на панели точности сращивания, чтобы найти начальную оценку точности сращивания.

После определения наименьшего размера элемента нажмите кнопку Оценить точность сращивания , чтобы получить приблизительную оценку значения точности сращивания. Важно отметить, что это только приблизительная оценка. После того, как первоначальная оценка сделана, ее можно точно настроить с помощью инструмента Тонкая настройка точности сращивания.

Тонкая настройка точности сращивания

В области тонкой настройки точности сращивания пользователь может искать пары вершина-вершина, вершина-кривая и вершина-поверхность, которые находятся в пределах заданных пользователем диапазонов. Это включает проверки между объектами на разных томах. Это позволяет пользователю определить, будет ли определенная им точность сращивания охватывать все места соединений. Пользователь может отметить / снять отметку, какие пары искать и в каком диапазоне искать. Результаты поиска будут отображаться в окне ниже, и пользователь может выбрать результаты, щелкнуть их правой кнопкой мыши и выбрать Рисовать на объемах для увеличения этой пары функций. Для пар вершина-вершина могут быть предложены tweak решения для исправления проблем.

Настройка точности сращивания

Кнопка «Применить» рядом с полем редактирования «Оценка точности сращивания» используется для получения расчетного значения точности сращивания и использования его для установки точности сращивания в CAE Fidesys путем выдачи команды Срастить с точностью.
