Интеграция BricsCAD\NanoCad

При наличии установленных плагинов, применяемых для открытия в препроцессоре моделей, CAE Fidesys поддерживает интеграцию с BricsCAD и NanoCAD.

Ниже приведены две проверки интеграции с внешними CAD/CAE системами NanoCAD и BricsCAD с программным комплексом CAE Fidesys. Проверка считается успешной, если подтверждается успешный экспорт модели в CAE Fidesys.

Интеграция BricsCAD

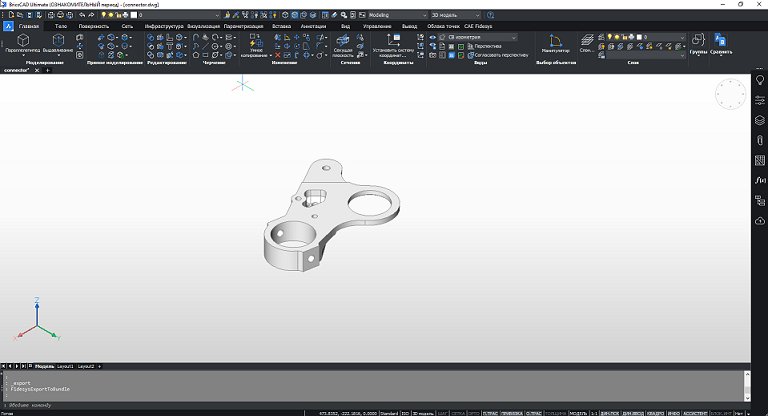

На Рис. 1 продемонстрирована деталь технической конструкции в системе автоматизированного проектирования BricsCAD.

Рис.1 - Геометрическая модель детали технической конструкции

Для экспорта модели в CAE Fidesys необходимо на главной ленте BricsCAD перейти на вкладку CAE Fidesys и нажать на Открыть в CAE Fidesys (Рис. 2).

Рис.2 - Экспорт модели в CAE Fidesys

В результате откроется окно программы CAE Fidesys, в котором демонстрируется успешный экспорт детали (Рис. 3).

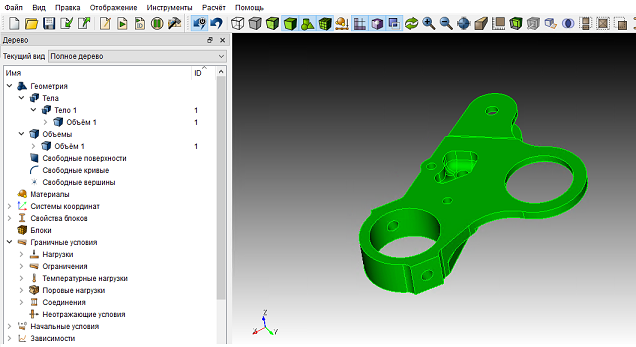

Рис.3 - Успешный экспорт модели в CAE Fidesys

Интеграция NanoCAD

На Рис. 4 продемонстрирована модель автомобильного диска в системе автоматизированного проектирования NanoCAD.

Рис.4 - Геометрическая модель автомобильного диска

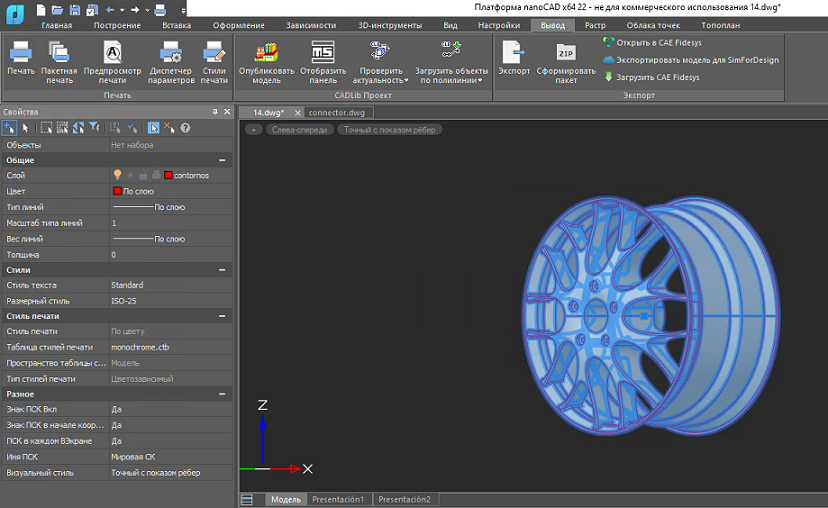

Для экспорта модели автомобильного диска в CAE Fidesys необходимо на главной ленте NanoCAD перейти на вкладку Вывод и нажать на Открыть в CAE Fidesys (Рис. 5).

Рис.5 - Экспорт модели в CAE Fidesys

В результате откроется окно программы CAE Fidesys, в котором демонстрируется успешный экспорт автомобильного диска (Рис. 6).

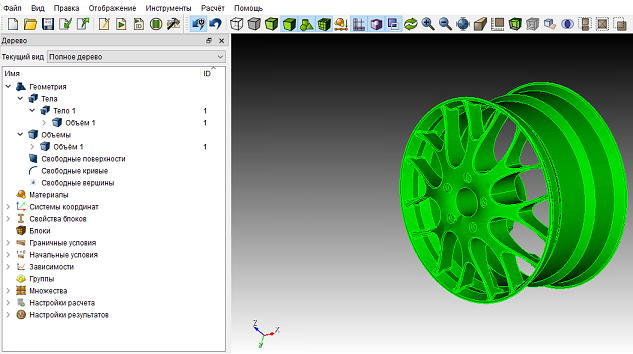

Рис.6 - Успешный экспорт модели автомобильного диска в CAE Fidesys
