Увеличение угла касания

Увеличение угла касания улучшит тетраэдральную сетку для объемов. Углы касания вызваны скруглениями и приводят к появлению мелких элементов и небольших временных шагов. Операция вырезает поверхности, прилегающие к указанной вершине, и заменяет их другими поверхностями, которые устраняют малый угол. Команда для увеличения углов касания:

blunt tangency vertex [remove_material] [angle ] [depth ] [preview]

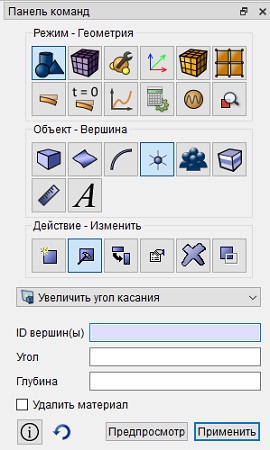

Панель команд показана ниже на рисунке 1. Это операция для модификации вершин.

Рис 1: Панель команд

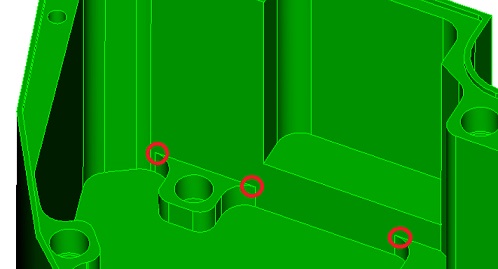

На рис. 2 показано изображение нескольких плохих углов касания на модели. При разбиении на тетраэдральные элементы на каждом из них будет сгенерировано много очень маленьких, плохих элементов, что приведет в том числе к небольшим временным шагам.

Рис 2: Пример плохих углов касания
